W tej sekcji opisano metody obrotu osi, które są obsługiwane w programie Autodesk Civil 3D.
Uwaga: Obliczenia przechyłki osi obrotu są wykonywane tylko dla pikiet, które znajdują się w grupie łuków przechyłki. Dotyczy to wszystkich pikiet linii trasowania, które znajdują się między pikietami krytycznymi Zakończ normalne pobocze/Zakończ normalną koronę i Rozpocznij normalne pobocze/Rozpocznij normalną koronę.
Każda sekcja zawiera następujące ilustracje:
- Serie przekrojów poprzecznych, które przedstawiają zachowanie zespołu w każdej krytycznej pikiecie. Ikona
wskazuje punkty obrotu dla każdego przypadku. - Typowy widok przechyłki dla każdego przypadku. Liniom kolorowym i przerywanym w widoku przechyłki odpowiadają kropki w przekrojach poprzecznych.
Uwaga: O ile nie zaznaczono inaczej, wszystkie diagramy przechyłki ilustrują łuki po prawej stronie.

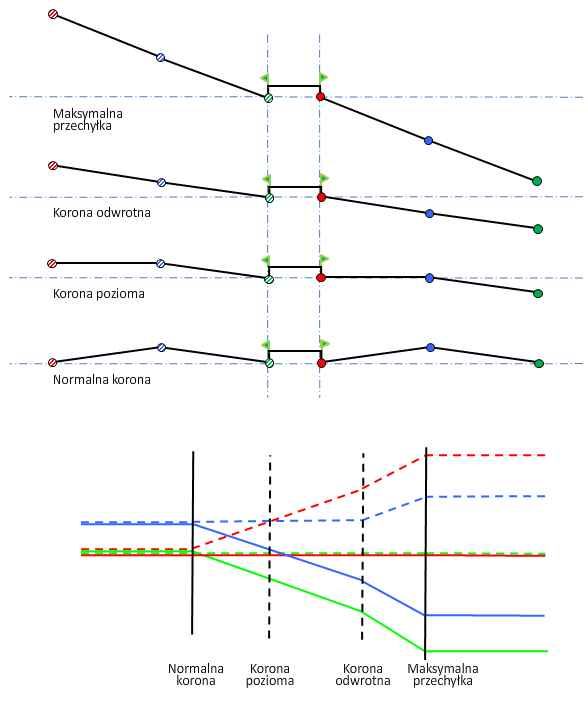

Przykład diagramu przechyłki
