Uchwyty rur ciśnieniowych w widoku planu sieci ciśnieniowej opartej na częściach

Użyj poniższych uchwytów do edycji rur ciśnieniowych w widoku planu. Określone uchwyty są wyświetlane w każdym rysunku w kolorze czerwonym.

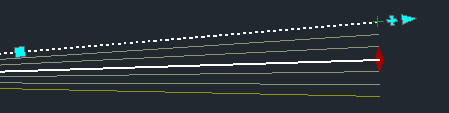

Punkt końcowy Długość

Te uchwyty umożliwiają skrócenie lub wydłużenie rury ciśnieniowej z jednego swobodnego końca. Kierunek, w którym rura ciśnieniowa ma zostać przedłużona lub skrócona, pozostaje taki sam niezależnie od tego, czy jest ona połączona z inną rurą ciśnieniową, złączką lub aparaturą.

Punkt końcowy Odchylenie

Te uchwyty umożliwiają zmianę kąta, pod jakim biegnie swobodny koniec rury ciśnieniowej. Kąt jest mierzony od osi rury. Po wybraniu uchwytu można przenieść rurę lub wprowadzić kąt odchylenia. Długość rury pozostaje niezmieniona.

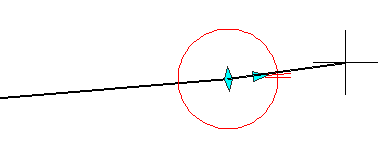

Poniższa ilustracja przedstawia wybrany uchwyt odchylenia i wskazówki wizualne, które wskazują zakres dopuszczalnego odchylenia rury.

Uwaga: Ten uchwyt nie zabezpiecza przed edycją kąta, pod jakim biegnie rura, poza dopuszczalne odchylenie. Rury, w przypadku których przekroczone zostało dopuszczalne odchylenie, może być wykryte przez uruchomienie polecenia Uruchom kontrolę projektu.

Punkt środkowy: Przesuń

Te uchwyty umożliwiają przesunięcie rury ciśnieniowej do nowego położenia. Kierunek i długość rury pozostają takie same.

Na poniższej ilustracji przedstawiono te uchwyty na ciągu czterech połączonych rur ciśnieniowych.

Kontynuuj układ

Te uchwyty umożliwiają kontynuowanie tworzenia sieci ciśnieniowej przez dodawanie rur ciśnieniowych. Te uchwyty są wyświetlane na otwartych połączeniach rur ciśnieniowych, zarówno dla rur prostych i zakrzywionych.

Po wybraniu jednego z uchwytów, wyświetlany jest kompas, aby ułatwić wybór kolejnego kąta.

Promień, Przesuń, Długość, Położenie: Rury zakrzywione

Te uchwyty umożliwiają skrócenie, wydłużanie lub przesunięcie zakrzywionej rury. Promień łuku można również dopasować.

Poniższa ilustracja przedstawia uchwyt, za pomocą którego można zmienić promień.

Poniższa ilustracja przedstawia uchwyt, za pomocą którego można przesunąć zakrzywionej rurę.
