Okno dialogowe Kalkulator łuku

To okno dialogowe umożliwia obliczanie parametrów łuku na podstawie danych wejściowych.

Uwaga: Aby zmienić jednostki używane w oknie dialogowym Kalkulator łuku, należy przejść do karty Ustawienia otoczenia w oknie dialogowym Ustawienia rysunku. W polu Kąt zmień wartość opcji Format na żądaną jednostkę. Więcej informacji zawiera temat Określanie ustawień otoczenia.

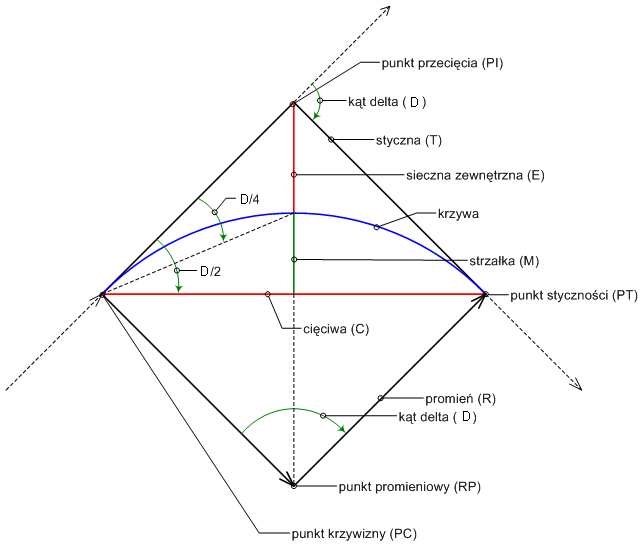

Poniższy rysunek przedstawia parametry łuku używane w programie Autodesk Civil 3D.

Stopień definicji krzywizny

Określa, czy stopień krzywizny będzie oparty na łuku czy na cięciwie.

  • Definicja cięciwy: oznacza, że stopień krzywizny jest wyznaczany przez cięciwę. Tej opcji należy użyć w przypadku łuku kolejowego. W przypadku łuku linii kolejowej stopień krzywizny łuku jest kątem o wierzchołku znajdującym się w środku łuku okręgu, leżącym naprzeciwko cięciwy o długości 100 jednostek.
  • Definicja łuku: oznacza, że stopień krzywizny jest wyznaczany przez łuk. Tej opcji należy użyć w przypadku łuku drogowego. Dla łuku drogowego ilość stopni łuku stanowi kąt środkowy wyznaczony przez łuk okręgu wynoszący 100 jednostek.

Na poniższym rysunku przedstawiony jest stopień definicji kąta dla łuków i cięciw.

Właściwość ustalona

Określa, którą właściwość utrzymać jako stałą podczas wykonywania obliczeń.

  • Promień: określa, że promień będzie ustalony.
  • Kąt delta: określa, że kąt delta będzie ustalony.
Stopień krzywizny

Określa stopień krzywizny.

Kąt delta

Określa kąt delta łuku. Tę opcję można dostosować, jeśli opcja Kąt delta jest określona jako Właściwość ustalona.

Promień

Określa promień łuku. Tę opcję można dostosować, jeśli opcja Promień jest określona jako Właściwość ustalona.

Długość stycznej

Określa długość stycznej w przypadku łuku.

Długość łuku

Określa długość krzywej łuku.

Długość cięciwy

Określa długość cięciwy łuku.

Długość zewnętrzna

Określa długość siecznej zewnętrznej w przypadku łuku.

Długość strzałki

Określa długość strzałki łuku.

Wysyła bieżącą wartość do wiersza polecenia.

Opcjonalnie na rysunku wybrany zostaje łuk i jego wartości są wyświetlane w kalkulatorze. Późniejsze zmiany wprowadzone w kalkulatorze nie są uaktualniane na rysunku.
