Tworzenie obserwacji pomiarowej na podstawie czwartaka i odległości

Polecenie czwartak i odległość (BD) umożliwia tworzenie obserwacji w odniesieniu do zajętego punktu na podstawie czwartaka i odległości.

Aby utworzyć obserwację na podstawie czwartaka i odległości za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    BD (punkt) [czwartak] [kwadrant] [odległość] (opis)

Aby utworzyć obserwację na podstawie czwartaka, odległości oraz kąta pionowego za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    BD VA (punkt) [czwartak] [kwadrant] [odległość] [kąt pionowy] (opis)

Aby utworzyć obserwację na podstawie czwartaka, odległości oraz odległości pionowej za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    BD VD (punkt) [czwartak] [kwadrant] [odległość] [odległość pionowa] (opis)

Przykłady

Poniższy przykład przedstawia polecenie BD przy jednostkach ustawionych na stopy:

NE 1 100 100

STN 1

BD 2 45 1 100 PT

! BEARING: N 45-00-00 E DISTANCE: 100.0000

! POINT 2 NORTH: 170.7107 EAST: 170.7107

! ELEV: <Zero>

Powoduje to utworzenie punktu 2 na podstawie określonego czwartaka i odległości.

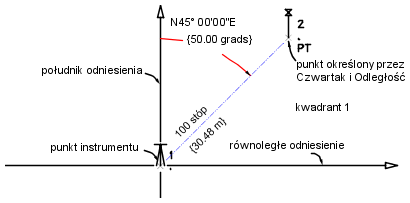

Punkt utworzony za pomocą polecenia BD.

Punkt 2 utworzony został poprzez obrót czwartaka o 45°0'0" (50 gradów) w kwadrancie 1 (NE) przy odległości 100 stóp od punktu instrumentu z opisem PT.

Składnia polecenia

BD (punkt) [czwartak] [kwadrant] [odległość] (opis)

lub

BD VA (punkt) [czwartak] [kwadrant] [odległość] [kąt pionowy] (opis)

lub

BD VD (punkt) [czwartak] [kwadrant] [odległość] [odległość pionowa] (opis)

Parametr Definicja
punkt Identyfikator nowego punktu. Jeśli automatyczna numeracja punktów jest włączona, przypisywanie numeru punktu nie jest konieczne.
czwartak Czwartak. Wartość tę należy wprowadzić w bieżących jednostkach kąta (DMS, gradach, stopniach dziesiętnych, milicalach lub radianach).
kwadrant Kwadrant dla danego czwartaka. Podaj kwadrant, korzystając z jednego z następujących numerów: 1 (dla NE), 2 (dla SE), 3 (dla SW) lub 4 (dla NW).
odległość Odległość od punktu instrumentu do określonego punktu. Pomiar dokonywany jest w bieżących jednostkach odległości. Domyślnie odległość jest odległością poziomą, chyba że stosowana jest opcja VA. W takim przypadku odległość określana jest jako odległość nachylenia.
kąt pionowy Kierunek kąta pionowego (zenit, poziomo lub nadir). Wartość tę należy wprowadzić w bieżących jednostkach kąta (DMS, gradach, stopniach dziesiętnych, milicalach lub radianach).
odległość pionowa Różnica rzędnych pomiędzy instrumentem a pryzmatem. Jeśli pryzmat znajduje się wyżej niż instrument, wartość ta jest dodatnia.
opis Opcjonalny opis skojarzony z punktem.
