Tworzenie punktów na przecięciu kierunek/odległość

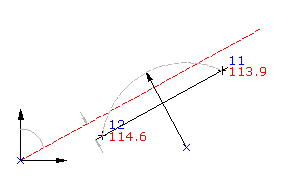

Umożliwia utworzenie punktu na przecięciu kierunku (linia) i odległości (okrąg).

Określ wartości, wskazując punkty na rysunku, używając poleceń przezroczystych, albo wprowadzając wartości w wierszu polecenia.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Kierunek/odległość .
3. Podaj punkt promieniowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
4. Podaj promień, wykonując jedną z czynności:
   • Wprowadź wartość promienia.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania promienia.
5. Podaj punkt początkowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
6. Podaj kierunek z punktu początkowego, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
   • Wprowadź Z, a następnie podaj azymut linii kierunkowej.
   • Wprowadź K, następnie podaj kwadrant i kierunek.
7. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby podać punkt definiujący odsunięcie.

   Wszystkie punkty przecięcia na rysunku są oznaczane symbolem X. Jeśli znalezione zostanie tylko jedno przecięcie, punkt tworzony jest automatycznie.

8. Podaj punkt przecięcia, wykonując jedną z czynności:
   • Kliknij obok znaku X, w którym punkt ma zostać utworzony.
   • Wprowadź W, aby wstawić punkty dla obu przecięć.
9. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
10. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
