Tworzenie łuków na dwóch liniach

Wybrane linie nie są przycinane do wynikowego punktu krzywizny (PC) ani punktu styczności (PT).

Można skorzystać z Kalkulatora łuku, aby określić wartości potrzebne do zdefiniowania łuku.

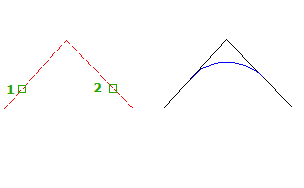

  1. Kliknij kartę Narzędzia głównepanel Rysujlistę rozwijaną ŁukiUtwórz łuk na dwóch liniach Wyszukiwanie .
  2. Wybierz pierwszą styczną.
  3. Wybierz drugą styczną.

    Zostanie wyświetlony następujący monit:

    Select entry [Tangent/External/Degree/Chord/Length/Mid-ordinate/miN-dist/Radius] <Radius>:

  4. Wprowadź jedną z poniższych opcji, aby zdefiniować łuk:
    • Wprowadź Length lub L i wprowadź długość lub wskaż odległość na rysunku.
    • Wprowadź Tangent lub T i wprowadź długość stycznej lub wskaż odległość na rysunku.
    • Wprowadź External lub E i wprowadź długość siecznej lub wskaż odległość na rysunku.
    • Wprowadź Degree lub D, aby zdefiniować łuk przez ilość stopni łuku.

      Zostanie wyświetlony następujący monit:

      Enter degree of curve (Arc), or [Chord]:


      Wprowadź ilość stopni łuku w formacie SS.MM.SS używając opcji Kąt lub Cięciwa.

      Użyj opcji Cięciwa, jeśli łuk jest łukiem linii kolejowej. W przypadku łuku linii kolejowej ilość stopni łuku jest kątem o wierzchołku znajdującym się w środku łuku okręgu, leżącym naprzeciwko cięciwy o długości 100 jednostek.

      Użyj opcji Łuk, jeśli łuk jest łukiem jezdni. W przypadku łuku jezdni, ilość stopni łuku jest kątem środkowym leżącym naprzeciwko łuku okręgu o długości 100 jednostek.

    • Wprowadź Chord lub C, a następnie wprowadź długość cięciwy lub wskaż odległość na rysunku.
    • Wprowadź Mid-ordinate lub M, a następnie wprowadź odległość lub wskaż odległość na rysunku.
    • Wprowadź miN-dist lub N, a następnie wybierz koniec istniejącego łuku. Następnie wprowadź minimalną odległość między końcem nowego łuku i punktem wybranym na istniejącym łuku.
      Uwaga: W przypadku tego monitu polecenie ustawi opcję KONIEC dla Trybu lokalizacji względem obiektu. Wybierany punkt nie musi leżeć na istniejącym łuku; może to być dowolny punkt leżący wzdłuż przyległej stycznej.
    • Wprowadź Radius lub R, a następnie wprowadź promień lub wskaż odległość na rysunku.
