Tworzenie punktów w wierzchołkach obiektu i krytycznych punktach geometrii

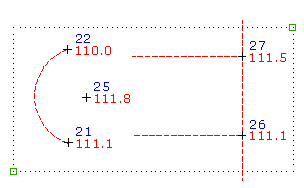

Umożliwia tworzenie punktów na końcach linii, linii charakterystycznych, linii działki lub zakończeniach i środku łuku.

Punkty są tworzone na podstawie zbioru wskazań obiektów. Punkty nie są tworzone w miejscu przecięcia linii, chyba że jeden z punktów jest punktem końcowym.

Aby utworzyć punkt w miejscu przecięcia linii, należy użyć polecenia Utwórz punkty Ręcznie.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — różne Automatycznie .
3. Wybierz obiekty. Można wybrać linie, linie charakterystyczne, linie działki i łuki.

4. W każdym wierzchołku wybranego obiektu umieszczany jest punkt.

5. Dla każdego punktu podaj na żądanie nazwę punktu, opis i rzędną.
6. Naciśnij klawisz Enter, aby zakończyć działanie polecenia.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
