Karta Zawartość służy do definiowania typu rozjazdu do utworzenia i innych parametrów.
- Katalog zawartości
- Umożliwia określenie katalogu, który ma być użyty do utworzenia rozjazdu. Wybierz z listy rozwijanej lub kliknij przycisk
, aby wyświetlić okno dialogowe Katalog rozjazdów, w którym można wczytać inny katalog. Te pliki są domyślnie przechowywane w folderze C:\ProgramData\Autodesk\C3D 2022\plk\Data\Railway Design Standards\Turnout\.
- Typ rozjazdu
- Umożliwia określenie typu rozjazdu:
- Zwyczajny
- Łukowy symetryczny
- Krzyżowy
- Krzyżowy podwójny
- Podwójny dwustronny
- Filtr (tangens kąta)
- Umożliwia określenie kąta rozjazdu. Mniejsze kąty powodują tworzenie bardziej stopniowych rozjazdów.
- Model
- Umożliwia określenie modelu rozjazdu. Dostępne modele pod określonym kątem w pliku katalogu rozjazdów są wyświetlane na liście rozwijanej.
- Kierunek
- Umożliwia określenie kierunku, do przodu lub do tyłu, zgodnie z pikietażem linii trasowania. Kierunek i bok można dostosować za pomocą uchwytu po utworzeniu rozjazdu. Aby uzyskać więcej informacji, zobacz temat Edycja rozjazdów kolejowych za pomocą uchwytów.
- Bok
- Umożliwia określenie boku linii trasowania, lewego lub prawego, zgodnie z pikietażem linii trasowania. Bok można dostosować za pomocą uchwytu po utworzeniu rozjazdu.
- Punkt wstawienia
- Umożliwia określenie punktu wstawienia rozjazdu:
- Złącze opornicy
- Punkt zagięcia opornicy
- Punkt przecięcia
- Koniec krzyżownicy na torze zasadniczym
- Koniec krzyżownicy na torze zwrotnym

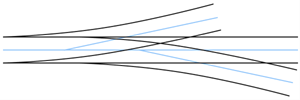

Typ rozjazdu
|
Złącze opornicy
|
Punkt zagięcia opornicy
|
Punkt przecięcia
|
Koniec krzyżownicy na torze zasadniczym
|
Koniec krzyżownicy na torze zwrotnym
|
Zwyczajny
|
|
|
|
|
|
Łukowy symetryczny
|
|
|
|
|
|
Krzyżowy
|
|
|
|
|
|
Krzyżowy podwójny
|
|
|
|
|
|
Podwójny dwustronny
|
|
|
|
|
|
- Parametry
- Umożliwia określenie dodatkowych parametrów rozjazdu:
- Prędkość projektowa
- Typ krzywej zjazdu: wartości te różnią się w zależności od tego, co jest dostępne w katalogu rozjazdów. Przykładowo dostępne typy mogą być następujące: Brak, Prosty, Łuk i Łuk odwrotny.
- Wydłuż długość: umożliwia wydłużenie długości linii prostej po krzywej zjazdu o określoną wartość.
