Przyciski znajdujące się na pasku narzędzi Narzędzia układu działki umożliwiają tworzenie działek przez podział istniejących.
Podczas dodawania nowej linii działki do istniejącej działki określa się wielkość nowej działki i metodę przesuwania linii działki. Wstawiana linia może mieć format swobodny lub należeć do jednego z rodzajów linii, które przesuwają się po powierzchni działki w kontrolowany sposób:
- Linia przesunięcia. Zachowuje stały kąt w stosunku do frontu lub kierunek bezwzględny.
- Linia obrotu. Jeden koniec linii jest zaczepiony w miejscu, a drugi może się przesuwać względem frontu działki
Podczas tworzenia lub edycji działek za pomocą funkcji Narzędzia układu działki na grafice podglądu jest wyświetlane proponowane rozwiązanie, wynikające z określonych parametrów układu, użytych w celu zdefiniowania elementów działki, takich jak front działki, szerokość i głębokość. Ponieważ narzędzia są używane w celu określenie projektu proponowanej nowej działki, wyświetlane są grafiki ilustrujące proponowane rozwiązanie, a użytkownik jest monitowany o zatwierdzenie lub odrzucenie rozwiązania. Podczas modyfikacji parametrów układu grafika jest dynamicznie modyfikowana jeśli otwarty jest pasek narzędzi Narzędzia układu działki a parametry są edytowane.

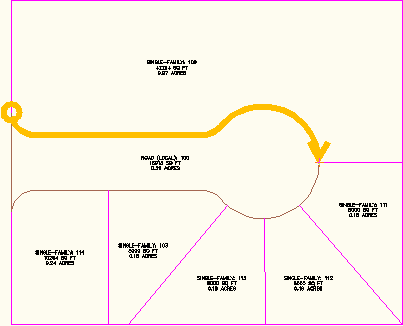

Proponowany front jest zaznaczony.

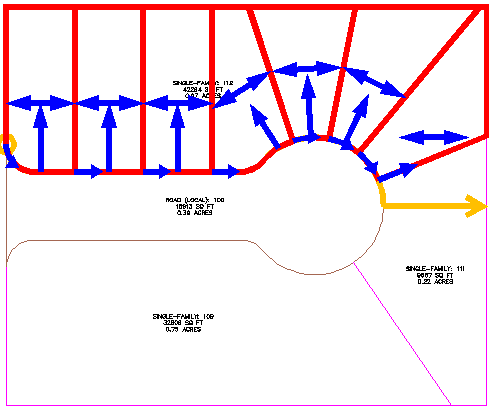

Na grafikach podglądu są wyświetlane proponowane rozwiązania w oparciu o wartości parametrów wymiarowania działki.
