Tworzenie obserwacji pomiarowych na podstawie kąta odchylenia i odległości

Polecenie odchylenie i odległość (DD) umożliwia szybkie tworzenie punktów na podstawie kąta odchylenia i odległości od określonej linii.

Pojęcie kąt odchylenia dotyczy kierunku kątowego obróconego od przedłużenia poprzedniego przebiegu. Dodatkowo do lokalizacji punktu można stosować kąt pionowy oraz odległość pionową.

Aby utworzyć obserwację na podstawie kąta odchylenia i odległości, korzystając z języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    DD (punkt) [kąt] [odległość] (opis)

Aby utworzyć obserwację na podstawie kąta odchylenia, odległości oraz kąta pionowego za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    DD VA (punkt) [kąt] [odległość] [kąt pionowy] (opis)

Aby utworzyć obserwację na podstawie kąta odchylenia, odległości oraz odległości pionowej za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    DD VD (punkt) [kąt] [odległość] [odległość pionowa] (opis)

Przykłady

Poniższy przykład przedstawia polecenie odchylenie i odległość.

NE 1 100 100

STN 1

AZ 1 2 100

BS 2

DD 3 85.2657 60.960

! AZIMUTH: 385.2657 DISTANCE: 60.9600

! POINT 3 NORTH: 159.3345 EAST: 86.0167

! ELEV: <Zero>

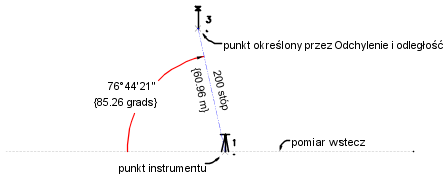

Punkty utworzone za pomocą polecenia DD:

Punkt 3 został utworzony przez obrót kąta odchylenia o 85.2657 w prawo od przedłużenia linii pomiaru wstecz przy odległości wynoszącej 200. Kąty i odległości wyrażone są w bieżących jednostkach, chyba że określony został przyrostek kwalifikacyjny.

Składnia polecenia

DD (punkt) [kąt] [odległość] (opis)

lub

DD VA (punkt) [kąt] [odległość] [kąt pionowy] (opis)

lub

DD VD (punkt) [kąt] [odległość] [odległość pionowa] (opis)

Parametr Definicja
punkt Identyfikator nowego punktu. Jeśli automatyczna numeracja punktów jest włączona, przypisywanie numeru punktu nie jest konieczne.
kąt Kąt odchylenia mierzony do punktu. Wartość tę należy wprowadzić w bieżących jednostkach kąta (DMS, gradach, stopniach dziesiętnych, milicalach lub radianach).
odległość Odległość od punktu instrumentu do określonego punktu. Mierzona w bieżących jednostkach, chyba że określono inaczej. Domyślnie odległość jest odległością poziomą, chyba że stosowana jest opcja VA. W takim przypadku odległość określana jest jako odległość nachylenia.
kąt pionowy Kierunek kąta pionowego (zenit, poziomo lub nadir). Wartość tę należy wprowadzić w bieżących jednostkach kąta (DMS, gradach, stopniach dziesiętnych, milicalach lub radianach).
odległość pionowa Różnica rzędnych pomiędzy instrumentem a pryzmatem. Jeśli pryzmat znajduje się wyżej niż instrument, wartość ta jest dodatnia.
opis Opcjonalny opis skojarzony z punktem.
