To okno dialogowe służy do generowania raportu wskazującego obszary walcowania i szczegóły odsunięcia dla określonego korytarza.

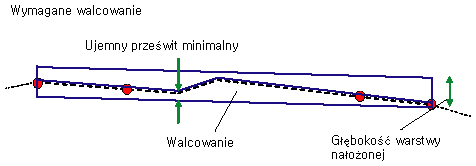

Korytarz, na podstawie którego wygenerowano niniejszy raport, musiał zostać utworzony za pomocą jednego z podzespołów walcowania. Program Autodesk Civil 3D skanuje korytarz pod kątem pikiet, w których występuje walcowanie, szerokości walcowania w korytarzu oraz obszaru walcowania stanowiącego obszar poniżej istniejącej powierzchni terenu i powyżej nakładania podzespołu.
W raporcie walcowania identyfikowane są pikiety początkowe i końcowe, gdzie występuje walcowanie; prawe i lewe odsunięcie od osi w pikiecie początkowej i końcowej; a także obszar, który jest obliczany na podstawie poprzednich danych.
Określa korytarz, na podstawie którego zostanie utworzony raport.
Określa linię bazową, na podstawie której zostanie utworzony raport. Zespół korytarza dodawany do tej linii bazowej musi zawierać podzespół walcowania.
Określa minimalną wymaganą różnicę szerokości między lewym i prawym odsunięciem od jednej pikiety do następnej w celu włączenia obszaru walcowania do bieżącego zakresu pikiety w raporcie.
Obszar między następującymi po sobie liniami próbkowania oraz lewe i prawe odsunięcie służą do obliczania obszaru walcowania. Jeśli różnica szerokości między odsunięciami jest mniejsza od wartości tolerancji, obszar nie jest włączany do raportu.
Określa różnicę rzędnych między dwiema następującymi po sobie liniami próbkowania w celu włączenia obszaru walcowania do raportu.
Wyświetla pikietę początkową i końcową określonej linii bazowej.
Można edytować te wartości, aby zmienić zakres pikiet uwzględniony w raporcie. Dozwolone jest wprowadzanie wartości sformatowanych i niesformatowanych, np. 2+50.95 lub 250.95.
Określa nazwę i położenie wynikowego raportu. Kliknij przycisk i określ folder oraz typ pliku.
Generuje raport i zapisuje go w określonym położeniu.
Powoduje zamknięcie okna dialogowego i odrzucenie wprowadzonych zmian zakresów pikiet.
