Linie lub łuki są rysowane począwszy od końca obiektu najbliższego punktowi wyboru.
Aby dołączyć wiele linii
- W wierszu polecenia wprowadź polecenie AttachMultiple.
- Wybierz linię lub łuk.
- Wprowadź Linia lub L, aby dołączyć linię.
- Wprowadź długość nowego odcinka linii.
Zostanie narysowana nowa linia i wyświetlony następujący monit:
Enter an attachment option [Line/Arc/Undo]:
- Dodawaj następne segmenty linii lub łuku lub użyj opcji Cofaj, aby cofnąć ostatni segment.

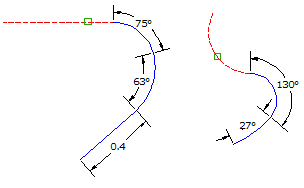

Aby dołączyć wiele łuków
- W wierszu polecenia wprowadź polecenie AttachMultiple.
- Wybierz linię lub łuk.
- Wprowadź Łuk lub U, aby dołączyć łuk.
- Określ jeden z poniższych typów wprowadzania:
- Punkt: wprowadź P, a następnie określ koniec cięciwy. Łuk zostanie narysowany.
- Promień: wprowadź R, a następnie wykonaj jedną z operacji:
- Wprowadź promień w wierszu polecenia.
- Wprowadź A i wprowadź stopień łuku.
- Wprowadź C i wprowadź stopień cięciwy.
Uwaga: Podczas rysowania łuku określenie dodatniej wartości promienia lub stopnia łuku spowoduje narysowanie łuku zgodnie z kierunkiem ruchu wskazówek zegara lub w prawo od kąta początkowego, podczas gdy ujemne wartości spowodują narysowanie łuku w kierunku przeciwnym lub w lewo.
Po wprowadzeniu promienia lub stopnia łuku, wyświetlony zostanie następujący monit:
Select entry [Tangent/Chord/Delta/Length/External/Mid-ordinate] <Length>:
- Wykonaj jedną z poniższych operacji:
- Wprowadź Tangent lub T i wprowadź długość stycznej lub wskaż odległość na rysunku.
- Wprowadź Chord lub C i wprowadź długość cięciwy lub wskaż odległość na rysunku.
- Wprowadź Delta lub D i wprowadź kąt delta lub wskaż odległość na rysunku.
- Wprowadź Length lub L i wprowadź długość łuku lub wskaż odległość na rysunku.
- Wprowadź External lub E i wprowadź długość zewnętrzną lub wskaż odległość na rysunku.
- Wprowadź Mid-ordinate lub M i wprowadź długość strzałki lub wskaż odległość na rysunku.
Zostanie narysowana nowa linia i wyświetlony następujący monit:
Enter an attachment option [Line/Arc/Undo]:
- Dodawaj następne segmenty linii lub łuku lub użyj opcji Cofaj, aby cofnąć ostatni segment.
