Używanie punktów przecięcia linii trasowania

Aby dodać punkt przecięcia do linii trasowania

Podziel linię ustaloną na dwie przylegające linie ustalone, tworząc punkt przecięcia w określonym punkcie.

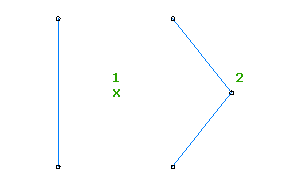

W przypadku wybrania punktu (1) tworzony jest nowy punkt przecięcia (2). W nowym punkcie przecięcia tworzone są punkty końcowe nowych linii, które zachowują styczność względem siebie.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Wstaw wierzchołek.
  3. W oknie rysunku kliknij położenie nowego punktu przecięcia.

Aby rozdzielić punkt przecięcia linii trasowania od obszaru rysunku

Rozdziel punkt przecięcia (PP), w którym znajdują się punkty końcowe dwóch ustalonych lub swobodnych stycznych.

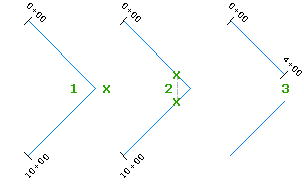

W przypadku przerwania punktu przecięcia (1) styczne punkty końcowe są rozdzielane na określoną odległość (2). Gdy punkt przecięcia jest przerwany (3), druga styczna nie jest już częścią rozwiązanej geometrii linii trasowania.

  1. Wybierz linię trasowania.

    Uchwyt wyświetlany jest w punkcie przecięcia.

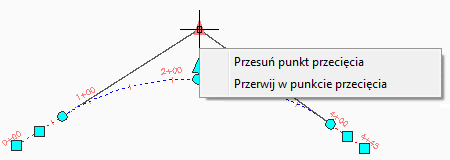

  2. Ustaw wskaźnik myszy nad uchwytem .
  3. Z menu uchwytu wybierz Przerwij w wierzchołku.
  4. Określ odległość rozdzielenia punktu przecięcia.

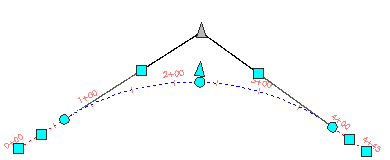

  5. Styczne są przerywane w punkcie przecięcia, który teraz wyświetla uchwyt.

Aby usunąć punkt przecięcia z linii trasowania

Utwórz pojedynczą styczną z dwóch przylegających stycznych, usuwając punkt przecięcia (PP).

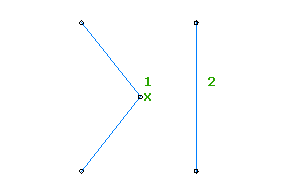

Gdy punkt przecięcia (1) jest usuwany (2), usuwane są również styczne punkty końcowe.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Usuń wierzchołek.
  3. W oknie rysunku kliknij punkt w pobliżu punktu przecięcia, który chcesz usunąć.
