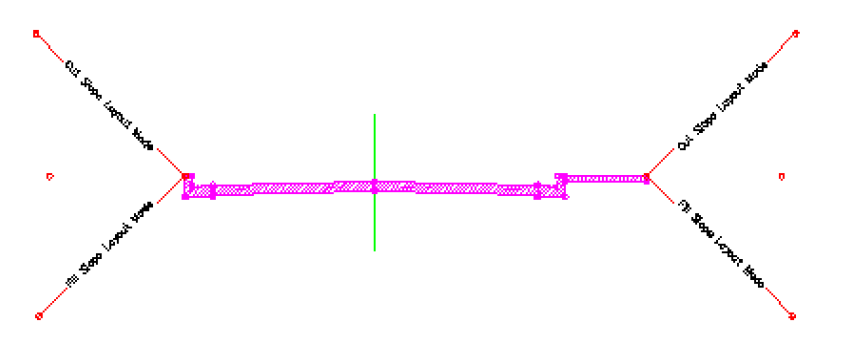

Obiekty zespołów zawierają grupę podzespołów używanych do tworzenia podstawowych struktur trójwymiarowego modelu korytarza i zarządzają nią.
Zespół jest obiektem rysunkowym programu Autodesk Civil 3D (AECCAssembly), który zarządza kolekcją obiektów podzespołów. Zespół i podzespoły funkcjonują jako podstawowe bloki tworzące jezdnię lub inny projekt oparty na linii trasowania. Aby utworzyć korytarz, zespół musi być wstawiony wzdłuż linii trasowania; może on zawierać odniesienia do jednego lub kilku odsunięć.
Obiekt zespołu tworzy się przez dodanie do linii bazowej zespołu jednego lub więcej podzespołów, takich jak pasy ruchu, krawężniki i stoki boczne. W ten sposób tworzony jest projekt przekroju korytarza. Podzespoły znajdują się w zestawie katalogów.

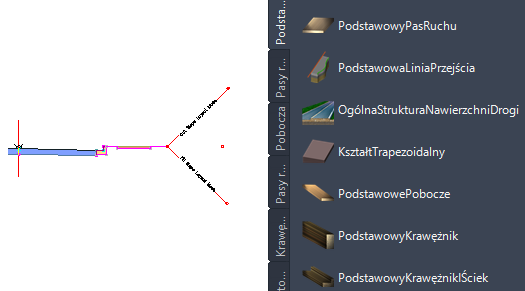

Zespół drogi (po lewej) z podzespołami wyświetlonymi na palecie narzędzi (po prawej)

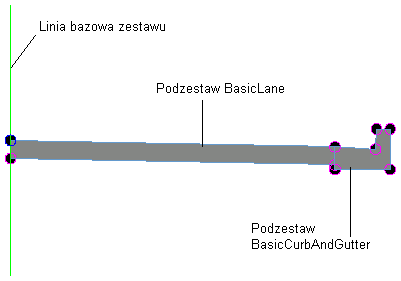

Poniższa ilustracja przedstawia prosty zespół reprezentujący jedną stronę (pas ruchu) dwupasmowej jezdni. Do linii trasowania linii bazowej dodano obiekty podzespołów o nazwie PodstawowyPasRuchu i PodstawowyKrawężnikIŚciek, które tworzą pojedynczy pas ruchu z krawężnikiem i ściekiem.
Możliwe jest tworzenie bardziej zaawansowanych zespołów nazywanych zespołami warunkowymi. Zespół warunkowy zawiera jeden lub więcej podzespołów warunkowych, stosujących kolejne podzespoły w przypadku spełnienia dla danej pikiety określonych warunków.
Obiekt zespołu tworzą następujące komponenty:
- Punkt wstawienia. Jest to pierwszy punkt wskazany na rysunku podczas tworzenia zespołu. Odpowiada on osi wynikowego obiektu korytarza. Zwany jest on także podstawowym punktem odniesienia i zazwyczaj jest zgodny z linią trasowania i profilem projektu (niweleta).
- Linia bazowa. Linia bazowa zespołu zazwyczaj wyświetlana jest jako pomoc wizualna (znacznik) definiująca pionową oś w punkcie linii bazowej zespołu. Podzespół można przypisać do punktu linii bazowej, wybierając znacznik linii bazowej. Ta metoda dołączania podzespołów do zespołu jest czasami prostsza niż wybieranie punktu linii bazowej, zwłaszcza gdy w punkcie tym dołączono już jeden lub kilka podzespołów.
- Punkt linii bazowej. Jest to punkt zespołu, który zazwyczaj oznacza początkowy punkt pierwszego podzespołu dołączonego do zespołu obok kontrolnej linii trasowania. Domyślnie punkt linii bazowej pokrywa się z punktem wstawienia i dlatego pasuje do linii trasowania osi i do profilu. Aby elementy przekrojowe nie były tworzone według osi (w poziomie i w pionie), należy odsunąć punkt linii bazowej od punktu wstawienia zespołu.
- Linia odsunięcia. Linia odsunięcia jest zazwyczaj pionową linią reprezentującą pionową oś przechodzącą przez punkt odsunięcia. Aby dołączyć podzespół w punkcie odsunięcia, zamiast punktu odsunięcia można wybrać znacznik linii odsunięcia. Ta metoda dołączania podzespołów do punktu odsunięcia zespołu jest czasami prostsza niż wybieranie punktu odsunięcia, zwłaszcza gdy w punkcie tym dołączono już jakieś podzespoły.
- Punkt odsunięcia. Jest to punkt zespołu, który oznacza punkt referencyjny poziomu wzdłuż linii trasowania odsunięcia dla wynikowego obiektu korytarza. Dołączone w tym punkcie podzespoły są zgodne z linią trasowania odsunięcia i wyznaczonym dla niej profilem. W przypadku autostrady z drogami obsługowymi po jednej lub obu stronach osie dróg obsługowych oznaczone są punktami odsunięcia. W zespole zawsze istnieje tylko jeden punkt linii bazowej i dowolna liczba punktów odsunięcia. Punkty odsunięcia można dodawać do zespołu lub usuwać z niego w dowolnej chwili.
Aby zakończyć definiowanie zespołu, użytkownik zazwyczaj dodaje wzdłuż linii trasowania wiele obiektów podzespołów, takich jak pasy ruchu, krawężniki lub rowy. Każdy podzespół może być powiązany z punktem linii bazowej zespołu, dowolnym punktem odsunięcia lub innym podzespołem już dołączonym do zespołu. Podzespół można także dołączyć do tych punktów z odsunięciem względnym i/lub rzędną względem punktu.
Po utworzeniu obiektów zespołów można wykonywać inne zadania modelowania korytarza, takie jak tworzenie obiektów korytarza, linii charakterystycznych i widoków przekrojów.
Aby uzyskać szczegółowe instrukcje dotyczące czynności, które należy wykonać w celu utworzenia różnych podzespołów modelu korytarza, należy zapoznać się z samouczkami dotyczącymi zespołów i korytarzy.
Ćwiczenie z samouczka: Tworzenie zespołu
Ćwiczenie z samouczka: Tworzenie zespołu za pomocą linii przejścia
Ćwiczenie z samouczka: Tworzenie zespołu dzielonej autostrady
