Skonfiguruj właściwości widoków profilu na karcie Nawigator w obszarze narzędzi lub w oknie rysunku.
Można zmienić zakres pikiet, siatkę, wyświetlane profile oraz opis obiektów w widoku profilu.
Ustalając właściwości można kontrolować zawartość i format widoku profilu. Właściwości widoku profilu zostały zorganizowane na kilku kartach okna dialogowego Właściwości widoku profilu dotyczących: informacji, pikiet, rzędnych, profili, pasm, kreskowań, rzutowań i sieci rurociągów. Ponadto są wyświetlane dodatkowe karty dla rzutów i sieci rurociągów, jeśli w widoku profilu znajdują się te obiekty.
Ustal właściwości podczas tworzenia widoku profilu. W dowolnym momencie można użyć okna dialogowego Właściwości widoku profilu, aby wprowadzić zmiany.
Przedstawia nazwę widoku profilu, opis i styl obiektu.
Ustawia zakres piket wyświetlanych w widoku profilu.
Ustawia zakres rzędnych wyświetlanych w widoku profilu. Jeśli widok profilu jest podzielony, można użyć tej zakładki do określenia pikiet i stylów podzielonych segmentów.
Określa, które profile mają być wyświetlane w widoku profilu, a także obszar przycięcia widoku do określonego profilu. Można edytować opis, zmieniać tryb aktualizacji (dynamiczny lub statyczny), warstwę i styl każdego profilu w bieżącym widoku. Można również określić, czy widok profilu ma zostać podzielony w celu zmniejszenia jego rozmiarów w pionie.
Niepodzielony widok profilu
Przykładowy widok profilu przed podziałem przedstawia zakres rzędnych 60 stóp (ok. 1830 cm).

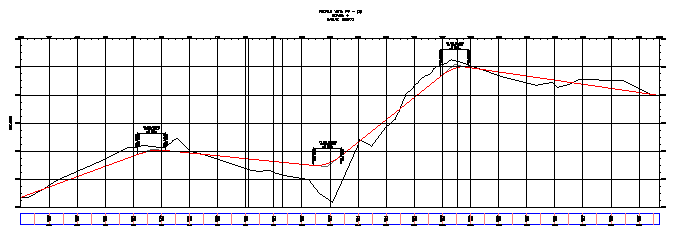

Podzielony widok profilu
Podzielony widok profilu jest kompaktowy, a zakres rzędnych wynosi ok. 38 stóp (1160 cm). Dla każdej części widoku profilu na pikiecie podziału istnieje indywidualna skala rzędnej.
Ustal pasma danych, które zostaną uwzględnione w widoku profilu i zdecyduj, czy zostaną umieszczone wzdłuż górnej, czy dolnej siatki. Dostępne są następujące typy pasm służących do wyświetlania danych profilu: dane profilu, geometria pionowa, geometria pozioma, przechyłka dla określonej poziomej linii trasowania, dane przekroju i dane sieci rurociągów.
Określ styl i położenie kreskowania między powierzchniami, pokazującego regiony wykopu i regiony nasypu w projekcie pionowym.
Określ, które rurociągi i struktury mają być wyświetlane w widoku profilu, a także ich style, nadpisania stylów i umieszczenia na warstwach. Karta Sieci rurociągów jest wyświetlana tylko wtedy, gdy na rysunku istnieje co najmniej jedna sieć rurociągów.
Określ obiekty z widoku planu do rzutowania na widok profilu, w tym obiekty programu AutoCAD i obiekty programu Autodesk Civil 3D. Można również określić style wyświetlania obiektów, opcje rzędnych i wartości rzędnych. Karta Rzutowanie jest wyświetlana tylko wówczas, gdy rzutowane obiekty istnieją w widoku profilu.
Określ obiekty w widoku planu do wyświetlenia jako obiekty przecinające w widoku profilu, w tym linie trasowania, profile, linie charakterystyczne, figury pomiarowe i polilinie 3D. Można również określić style znaczników, style etykiet, opcje rzędnych i wartości rzędnych. Karta Przecięcia jest wyświetlana tylko wówczas, gdy obiekty przecinające istnieją w widoku profilu.
