Można użyć uchwytów w celu ręcznej edycji rurociągów w widoku planu.
W przypadku używania uchwytów do przesuwania części sieci ciśnieniowej w pobliżu innej części otwartego połączenia, znacznik
wyświetlany jest obok kursora, gdy dwie części znajdują się wystarczająco blisko siebie, aby można je połączyć. Zwolnienie kursora, gdy ten znacznik jest wyświetlany, powoduje połączenie dwóch części sieci ciśnieniowej. To zachowanie ma zastosowanie w przypadku dowolnych dwóch części dowolnego typu pod warunkiem, że dwie części znajdują się w tej samej sieci ciśnieniowej.
W poniższych opisach należy pamiętać, że dopasowywanie rurociągów za pomocą uchwytów nie zapobiega edycji kąta rury poza dopuszczalne odchylenie. Rury, w przypadku których przekroczone zostało dopuszczalne odchylenie, może być wykryte przez uruchomienie polecenia Uruchom kontrolę projektu.
Uchwyty opisane w poniższych sekcjach są wyróżnione na każdej ilustracji kolorem czerwonym.

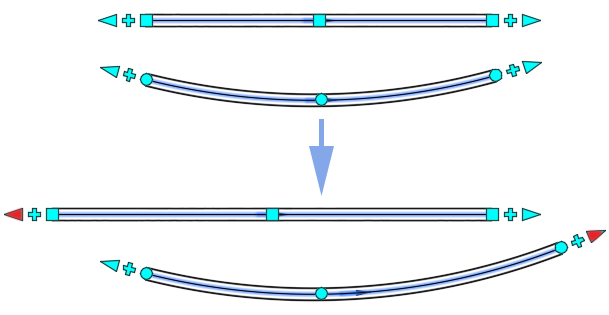

Punkt końcowy: Przedłuż
Te uchwyty umożliwiają skrócenie lub wydłużenie rury ciśnieniowej z jednego swobodnego końca. Kierunek, w którym rura ciśnieniowa ma zostać przedłużona lub skrócona, pozostaje taki sam niezależnie od tego, czy jest ona połączona z inną rurą ciśnieniową, złączką lub aparaturą.

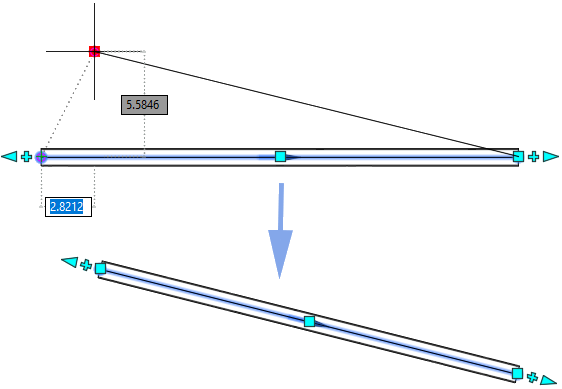

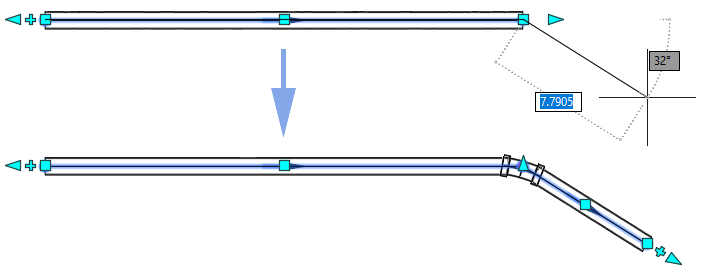

Punkt końcowy: Odchylenie (rury proste)
Te uchwyty umożliwiają zmianę kąta, pod jakim biegnie swobodny koniec rury ciśnieniowej. Kąt jest mierzony od osi rury. Po wybraniu uchwytu można przenieść rurę lub wprowadzić kąt odchylenia. Podczas przesuwania ich w kierunku rury zostanie ona wydłużona tak, jak w przypadku uchwytów Przedłuż.
Poniższa ilustracja przedstawia wybrany uchwyt odchylenia i podpowiedzi wizualne odchyleń, do których można przesunąć rurę.
Połączone rury w rurociągu również zostaną przesunięte i nastąpi dopasowanie ich punktów przecięcia do nowej geometrii rury.

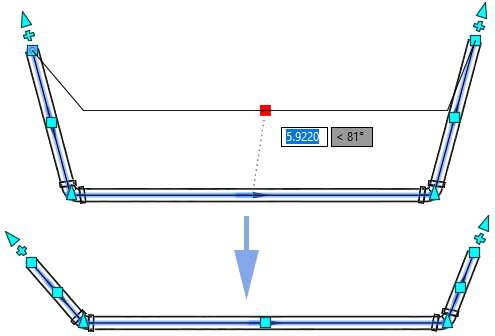

Punkt środkowy: Przesuń (rury proste)
Te uchwyty umożliwiają przesunięcie rury ciśnieniowej do nowego położenia. Kierunek i długość rury pozostają takie same.
Połączone rury w rurociągu również zostaną przesunięte i nastąpi dopasowanie ich punktów przecięcia do nowej lokalizacji rury.

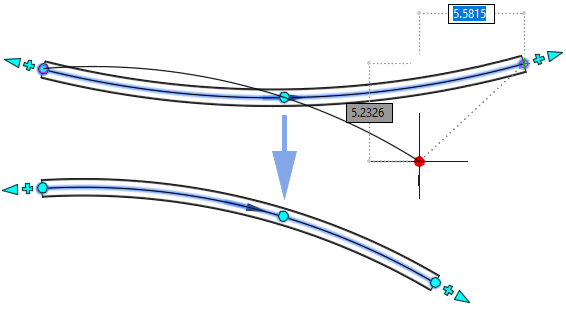

Punkt końcowy: Odchylenie (rury zakrzywione)
Te uchwyty, podobnie jak uchwyty odchylenia rury prostej, umożliwiają przesunięcie punktu końcowego i powodują zmianę geometrii łuku. Kąt jest mierzony od osi rury. Po wybraniu uchwytu można przenieść rurę lub wprowadzić kąt odchylenia.
Na poniższej ilustracji przedstawiono wybrany uchwyt odchylenia i wskazówki wizualne po przesunięciu uchwytu.
Połączone rury w rurociągu również zostaną przesunięte i nastąpi dopasowanie ich punktów przecięcia do nowej geometrii rury zakrzywionej.

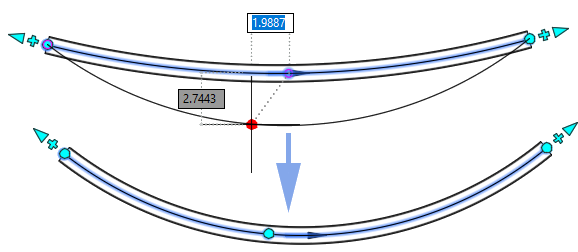

Punkt środkowy: Promień (rury zakrzywione)
Te uchwyty umożliwiają dopasowanie promienia zakrzywionej rury.
Na poniższej ilustracji przedstawiono wybrany uchwyt promienia i podpowiedzi wizualne dotyczące geometrii rury zakrzywionej, gdy promień jest dopasowywany.
Połączone rury w rurociągu również zostaną przesunięte i nastąpi dopasowanie ich punktów przecięcia do nowej geometrii rury zakrzywionej.
Punkt końcowy: Kontynuuj układ
Te uchwyty umożliwiają kontynuowanie tworzenia rurociągu przez dodawanie rur ciśnieniowych. Te uchwyty są wyświetlane na otwartych połączeniach rur ciśnieniowych, zarówno w przypadku rur prostych, jak i zakrzywionych.
Uchwyty te mogą być używane do dalszego rysowania rurociągów na rysunku.

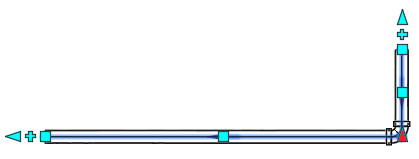

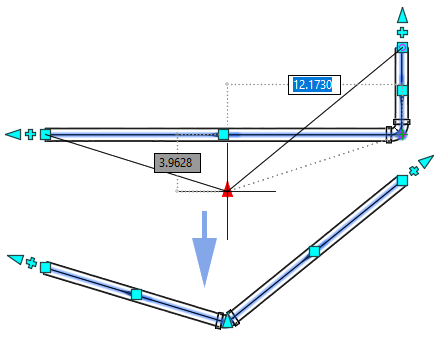

Punkt przecięcia
Wierzchołki wzdłuż rurociągu reprezentują miejsca, w których rury się łączą i zaginają. Służą one również jako uchwyty umożliwiające dostosowanie rurociągu.
Jako uchwyty działają w ten sam sposób co uchwyty odchylenia punktu końcowego w niezakończonych rurach. Dwie rury w punkcie przecięcia zmienią długość i położenie (rury proste), a ich geometria łuku zostanie dopasowana do ich nowych położeń (rury zakrzywione).
