Tworzenie wierzchołka figury pomiarowej na podstawie kąta odchylenia i odległości

Aby utworzyć wierzchołek figury na podstawie kąta odchylenia i odległości. Kąt odchylenia mierzony jest w kierunku zgodnym z ruchem wskazówek zegara względem bieżącego azymutu. Aby możliwe było użycie tego polecenia, w figurze muszą istnieć dwa lub większa liczba wierzchołków.

  1. W oknie Obszar narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    FIGURE DEFL-DIST [kąt] [odległość]

Przykładowy wiersz polecenia

NE 20 1200 1200

NE 21 1400 1300

BEGIN STONE_ST

PT 20

PT 21

FIG DD -33.3333 91.440

RT -91.440

FIG ZD (AZ 21 20) 60.960

CLOSE

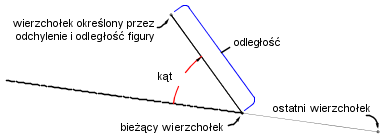

Poniżej przedstawiono przykład działania polecenia odchylenia kąta i odległości:

Składnia polecenia

FIGURE DEFL-DIST [kąt] [odległość]

Synonim polecenia

FIG DD

Parametr Definicja
kąt Kąt odchylenia mierzony do nowego wierzchołka. Wartość tę należy wprowadzić w bieżących jednostkach kąta obowiązujących w bazie danych pomiarów: DMS, radianach, stopniach dziesiętnych, radianach lub milicalach.
odległość Odległość od bieżącego wierzchołka figury. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych.
