Tworzenie obserwacji pomiarowej na podstawie kąta powierzchni 1 lub powierzchni 2

Nowy obserwacja tworzona jest z pikiety ciągu poligonowego na podstawie kąta poziomego zmierzonego na powierzchni 1 lub 2 instrumentu.

Następnie można wprowadzić pomiary za pomocą poleceń powierzchni 1 (bezpośrednio) i powierzchni 2. Polecenia te dotyczą kolimacji (jeśli jest określona) i powodują automatyczne uśrednienie obiektów po wprowadzeniu obserwacji.

Kąty powierzchni 1/powierzchni 2 można mierzyć w dowolnej kolejności. Jeśli rejestrowane są obserwacje powierzchni 1 lub powierzchni 2, powinien zostać także zarejestrowany odpowiadający im pomiar wstecz. W przypadku gdy obserwacje pomiaru w przód powierzchni 1 lub powierzchni 2 zostały zarejestrowane przed pomiarem wstecz, w obliczeniach pomiaru w przód jest używana orientacja konfiguracji.

W celu obliczenia średniego położenia punktu w poziomie i w pionie w programie Autodesk Civil 3D stosowane są wszystkie odwrotne obserwacje do punktu (zarówno w przód, jak i wstecz) poprzez obliczanie średniej odległości poziomej i pionowej wszystkich obserwacji, gdy odległość ma wartość różną od zera. Prawidłowa średnia wszystkich obserwacji powierzchni 1 i powierzchni 2 oraz obserwacji odwrotnych jest stosowana w przypadku dopasowania sieci lub ciągu poligonowego. Dopasowanie może zostać wykonane w celu uzyskania prawidłowych wartości średnich w przypadku zamkniętego ciągu poligonowego lub nie.

Aby utworzyć obserwację na podstawie kąta powierzchni 1 lub 2 za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    F1 (punkt) [kąt] [odległość] (opis)

    lub

    F2 (punkt) [kąt] [odległość] (opis

Aby utworzyć obserwację na podstawie kąta powierzchni 1 lub 2 oraz kąta pionowego za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    F1 VA (punkt) [kąt] [odległość] [kąt pionowy] (opis)

    lub

    F2 VA (punkt) [kąt] [odległość] [kąt pionowy] (opis)

Aby utworzyć obserwację na podstawie kąta powierzchni 1 lub 2 oraz odległości pionowej za pomocą języka poleceń

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    F1 VD (punkt) [kąt] [odległość] [odległość pionowa] (opis)

    lub

    F2 VD (punkt) [kąt] [odległość] [odległość pionowa] (opis)

Przykład: powierzchnia 1

NE 2 200 200

AZ 2 1 100

STN 2 1.585

BS 1

F1 VA 101 0 30.480 100 BS

! AZIMUTH: 101.6126 DISTANCE: 30.4800

! POINT 101 NORTH: 199.2280 EAST: 230.4702

! ELEV: <Zero>

F1 VA 102 89.5370 15.304 101.2052 IP

! AZIMUTH: 191.1682 DISTANCE: 15.3013

! POINT 102 NORTH: 184.8457 EAST: 202.1159

! ELEV: <Zero>

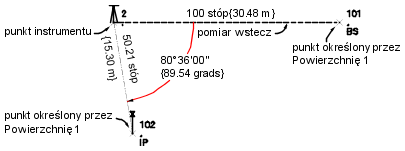

Punkty utworzone poleceniem powierzchnia 1:

Punkt 101 został utworzony poprzez obrót o kąt poziomy 0 w prawo od powierzchni 1 oraz na podstawie kąta pionowego 100 i odległości 30.480 od punktu instrumentu z opisem BS.

Punkt 102 został utworzony poprzez obrót o kąt poziomy 89.5370 w prawo od powierzchni 1 oraz na podstawie kąta pionowego 101.2052 i odległości 15.304 od punktu instrumentu z opisem IP. Kąty i odległości wyrażone są w bieżących jednostkach, chyba że określony został przyrostek kwalifikacyjny.

Przykład: powierzchnia 2

NE 2 200 200

AZ 2 1 100

STN 2 1.585

F2 1 200

F2 VA 101 311.4954 15.30 301.0355 IP

! AZIMUTH: 213.1080 DISTANCE: 15.300

! POINT 101 NORTH: 850.000 EAST: 199.6429

! ELEV: <Zero>

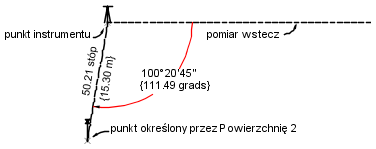

Punkty utworzone poleceniem powierzchnia 2:

Punkt 101 został utworzony na podstawie odległości 15.30 od ustawienia instrumentu przy kącie obserwacji od punktu pomiaru wstecz wynoszącym 311.4954 w prawo. Rzeczywisty kąt obrotu wynosi 111.49, a kąt pionowy 301.03. Opis punktu to IP. Kąty i odległości wyrażone są w bieżących jednostkach, chyba że określony został przyrostek kwalifikacyjny.

Uwaga: Jest to kąt obrotu przy odwróconym nachyleniu. W normalnych warunkach pomiar wstecz określany jest dla kąta 180°, dzięki czemu różnica pomiędzy nim a kątem jest równa kątowi obrotu w prawo (100°20'45").

Składnia polecenia

F1 (punkt) [kąt] [odległość] (opis)

F2 (punkt) [kąt] [odległość] (opis)

lub

F1 VA (punkt) [kąt] [odległość] [kąt pionowy] (opis]

F2 VA (punkt) [kąt] [odległość] [kąt pionowy] (opis]

lub

F1 VD (punkt) [kąt] [odległość] [odległość pionowa] (opis)

F2 VD (punkt) [kąt] [odległość] [odległość pionowa] (opis)

Parametr Definicja
punkt Identyfikator nowego punktu. Jeśli automatyczna numeracja punktów jest włączona, przypisywanie numeru punktu nie jest konieczne.
kąt Zmierzony kąt poziomy. Domyślnie kąt mierzony jest zgodnie z ruchem wskazówek zegara (w prawo). Podanie wartości ujemnej (-) powoduje pomiar kąta przeciwnie do ruchu wskazówek zegara (w lewo). Wartość kąta poziomego należy wprowadzić w bieżących jednostkach kąta (DMS, gradach, stopniach dziesiętnych, milicalach lub radianach).
odległość Odległość od punktu instrumentu do określonego punktu. Mierzona w bieżących jednostkach, chyba że określono inaczej. Domyślnie odległość jest odległością poziomą, chyba że stosowana jest opcja VA. W takim przypadku odległość określana jest jako odległość nachylenia.
kąt pionowy Kierunek kąta pionowego (zenit, poziomo lub nadir). Wartość tę należy wprowadzić w bieżących jednostkach kąta (DMS, gradach, stopniach dziesiętnych, milicalach lub radianach).
odległość pionowa Różnica rzędnych pomiędzy instrumentem a pryzmatem. Jeśli pryzmat znajduje się wyżej niż instrument, wartość ta jest dodatnia.
opis Opcjonalny opis skojarzony z punktem. W przypadku zastosowania klucza opisu do punktu przypisywane są określone informacje.
