Okno dialogowe Tworzenie profilu według najlepszego dopasowania

To okno dialogowe służy do określania ustawień używanych podczas tworzenia profilu według najlepszego dopasowania przez serię obiektów.

Dane wejściowe

Typ danych wejściowych

Określa typ obiektów źródłowych (Bloki AutoCAD, Polilinie 3D AutoCAD, Punkty AutoCAD, Punkty COGO lub Profile powierzchni, Linie charakterystyczne) z których zostanie utworzony profil według najlepszego dopasowania.

Opcje wygładzania

Otwiera okno dialogowe Opcje wygładzania — najlepsze dopasowanie profilu, które umożliwia określenie opcji dodawania lub usuwania wierzchołków w przypadku używania jako danych wejściowych linii charakterystycznych lub polilinii AutoCAD 3D.

Ścieżka 1

Określa, że profil zostanie utworzony przez pojedynczą ścieżkę punktów regresji.

Ta opcja służy do tworzenia profilu z danych próbki osi.

Ścieżka 2

Określa, że profil zostanie utworzony między dwiema ścieżkami punktów regresji.

Ta opcja służy do tworzenia profilu osi jezdni między danymi próbki obu krawędzi nawierzchni jezdni lub lewym i prawym torem.

Opcje najlepszego dopasowania

Te opcje wpływają na sposób stosowania algorytmu najlepszego dopasowania do danych wejściowych.

Wykrywanie maksymalnego promienia krzywej

Określa największy akceptowalny promień krzywych tworzonych z danych wejściowych.

Uwaga: Ta wartość jest szacowana. Aby uzyskać najlepsze wyniki, określ wartość nieco większą niż największy znany promień występujący w danych wejściowych.
Typ łuku

Określa typ krzywych (Parabola lub Łuk okrągły) tworzonych między stycznymi.

Metoda rysowania profilu
  • Tylko powyżej: określa, że profil według najlepszego dopasowania zostanie narysowany powyżej rzędnych danych wejściowych.

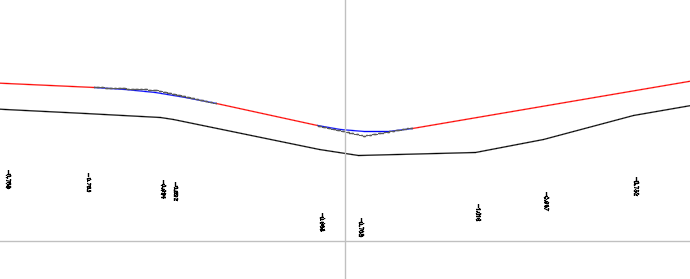

    Na poniższej ilustracji profil według najlepszego dopasowania został narysowany powyżej danych wejściowych (profilu powierzchni).

  • Zezwalaj na powyżej i poniżej: określa, że profil według najlepszego dopasowania zostanie narysowany powyżej i poniżej rzędnych danych wejściowych.

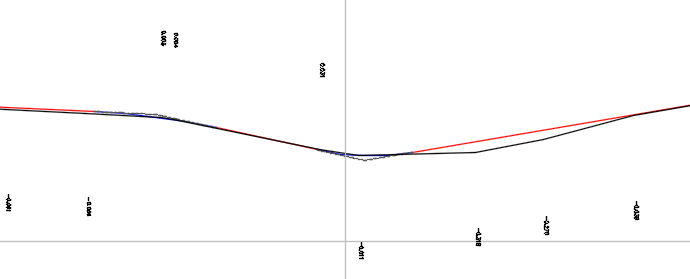

    Na poniższej ilustracji profil według najlepszego dopasowania został narysowany powyżej i poniżej danych wejściowych (profilu powierzchni).

Ustawienia tworzenia

Linia trasowania

Określa nazwę macierzystej linii trasowania. Każda linia trasowania musi mieć unikatową nazwę.

Profil

Określa nazwę profilu. Każdy profil musi mieć unikatową nazwę.

Styl profilu

Określa bieżący styl. Kliknij strzałkę, aby wybrać inny styl profilu.

Warstwa

Wyświetla warstwę, na której tworzony jest obiekt profilu. Kliknij strzałkę, aby wybrać inną warstwę.

Pokaż raport

Otwiera panoramę Raport — najlepsze dopasowanie profilu, w której są wyświetlone wyniki regresji najlepszego dopasowania z uwzględnieniem współrzędnych poszczególnych punktów regresji.

Odsunięcia etykiet

Umożliwia utworzenie na rysunku etykiet, na których wyświetlane są informacje dotyczące Odsunięcia do elementu wyświetlane w widoku tabelarycznym raportu profilu według najlepszego dopasowania.

Etykiety przedstawiają różnicę rzędnych od profilu według najlepszego dopasowania do danych wejściowych (elementów).

Uwaga: W etykietach tych używany jest styl tekstu Standard o wysokości 1,00 i tworzone są one na warstwie 0.
