Użyj polecenia Utwórz rondo, aby utworzyć rondo w modelu jezdni.
Definiując linie trasowania dróg dojazdowych dochodzących do ronda, można utworzyć rondo na podstawie linii trasowania, linii lub polilinii. Linie trasowania nie muszą się przecinać, a tej samej linii trasowania można użyć w przypadku dwóch dróg dojazdowych do ronda.
Zwykle rysuje się dwie lub więcej linii trasowania reprezentujące drogi dojazdowe. Można jednak rozpocząć od tylko jednej linii trasowania w przypadku planu połączenia z rondem tylko jednej drogi dojazdowej.
Tworzenie rond na podstawie nieprzecinających się linii trasowania

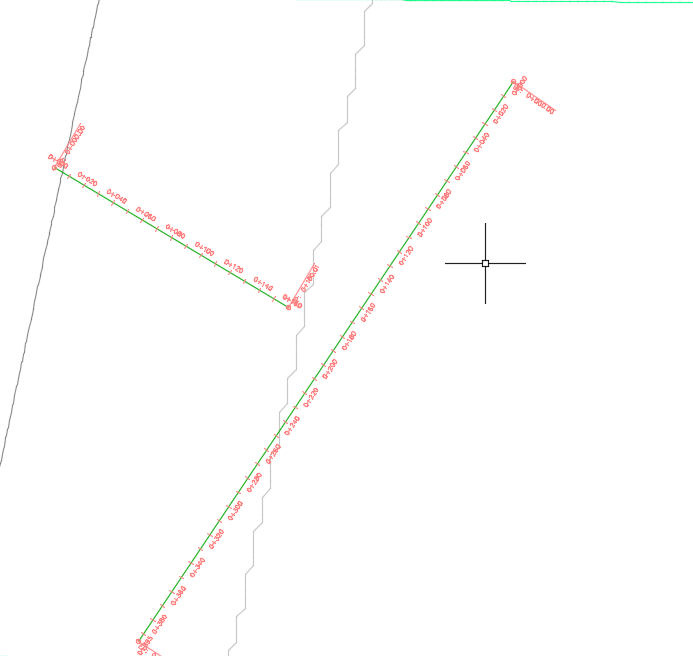

W rysunku zawierającym linie trasowania uruchom polecenie Utwórz rondo, wybierz standard, na podstawie którego zostaną wykonane obliczenia, a po wybraniu standardu zostanie wyświetlony monit o wprowadzenie wartości kluczowych w oknie dialogowym Utwórz rondo. Po zamknięciu tego okna znajdź środek ronda (nie musi się znajdować na żadnej linii trasowania), a następnie punkty na liniach trasowania dla każdej drogi dojazdowej.

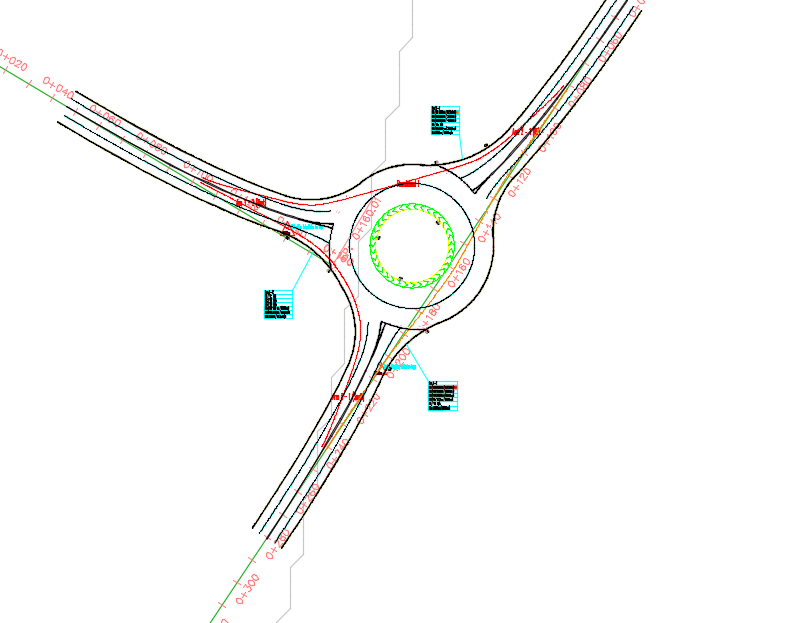

Na poniższej ilustracji rondo z trzema drogami dojazdowymi zostało utworzone na podstawie powyższego rysunku zawierającego dwie linie trasowania.

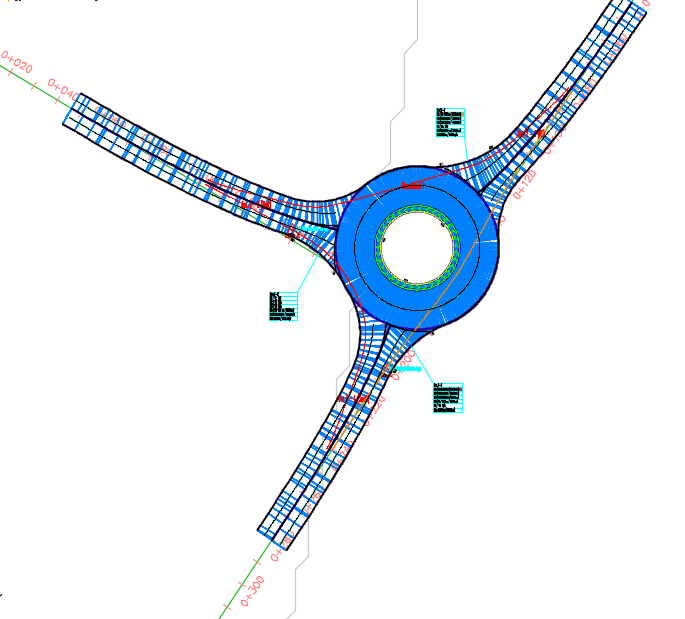

Tworzenie korytarza na podstawie ronda
Użyj właściwości ronda i ustaw powierzchnię terenu istniejącego na liście rozwijanej lub wskazując ją na rysunku, a następnie zastosuj zmiany. W ten sposób na rysunku zostanie utworzony korytarz dynamiczny. Korytarz jest automatycznie aktualizowany po modyfikacji geometrii ronda i/lub modyfikacji, dodaniu lub usunięciu dróg dojazdowych. Należy pamiętać, że powierzchnię terenu istniejącego można ustawić w oknie dialogowym Utwórz rondo.
