Informacje o dodawaniu obiektów przecinających do widoków profili

Można dodać przecięcia do widoków profili, aby zidentyfikować miejsca, gdzie elementy liniowe przecinają profil względem macierzystej linii trasowania.

Polecenia Dodaj przecięcia do widoku profilu można użyć w celu dodania przecięć i etykiet do widoków profili w przypadku następujących typów obiektów:

Podczas dodawania przecięć do widoku profilu należy określić, które style znaczników i etykiet mają mieć zastosowanie do przecięć. Można skonfigurować unikatowe style dla każdego typu obiektu przecinającego, co umożliwia różne ich wyświetlanie i oznaczanie etykietami.

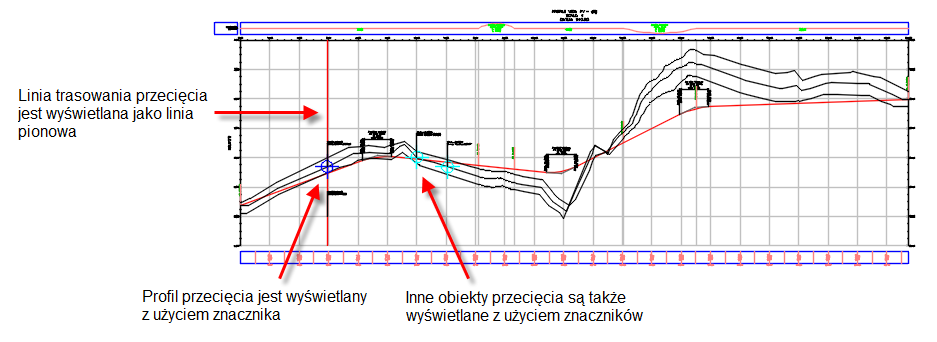

Linie trasowania przecięcia są wyświetlane w postaci linii pionowych w widoku profilu, ponieważ nie mają one rzędnych, ale można określić wartość rzędnej dla etykiet linii trasowania przecięcia.

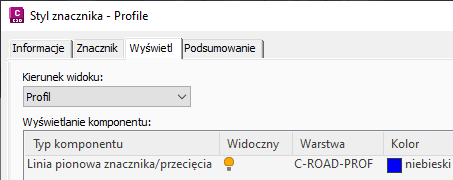

Style znaczników służą do sterowania wyglądem obiektów przecinających w widokach profili. Wyglądem stylu znacznika można sterować na karcie Wyświetlanie okna dialogowego Styl znacznika. Wybierz profil z listy Kierunek widoku, aby przejrzeć i edytować konfigurację stylu znacznika dla widoku profilu. Istnieje pojedynczy komponent, który umożliwia sterowanie wyświetlaniem zarówno znacznika (który służy do wyświetlania przecinających profili, linii charakterystycznych, figur pomiarowych i polilinii 3D), jak i linii pionowej przecięcia (która służy do wyświetlania linii trasowania przecięcia).

W obiektach przecinających używane są style etykiet Przecięcie widoku profilu.

Można skonfigurować style etykiet, aby uwzględnić następujące właściwości:

Uwaga: Jeśli obiekt przecinający jest oznaczony etykietą przy użyciu właściwości, która nie może być do niego zastosowana, na przykład Rzędna elementu źródłowego linii trasowania, wówczas w tekście etykiety będą wyświetlane znaki zapytania.

Można wyświetlić przecięcia i etykiety w widoku profilu, używając rzędnej obiektu, powierzchni lub profilu bądź ręcznie określić rzędną. W przypadku linii trasowania opcja rzędnej steruje rzędną etykiety, która jest wyświetlana w widoku profilu, i jest określana ręcznie.

Przesunięcie wskaźnika myszy na przecięcie w widoku profilu w celu wyróżnienia go powoduje podświetlenie obiektu w widoku planu. Podczas przeglądania właściwości przecięcia na karcie Przecięcia okna dialogowego Właściwości widoku profilu wybranie obiektu przecinającego w oknie dialogowym powoduje wyróżnienie obiektu w widoku planu i widoku profilu.
