Utwórz linię trasowania wyznaczoną po najbardziej logicznej ścieżce i przechodzącą przez serię linii charakterystycznych, punktów COGO, czy linii, łuków, punktów lub bloków programu AutoCAD.
Polecenie można dostosować w celu uzyskania pożądanych wyników na podstawie typu i dokładności danych źródłowych.
Przykładowo, jeśli jako dane źródłowe zostaną użyte punkty COGO, w programie Autodesk Civil 3D jest określana najbardziej logiczna sekwencja punktów COGO, a następnie odwracana kolejność wszystkich, które nie odpowiadają sekwencji innych wybranych punktów COGO.

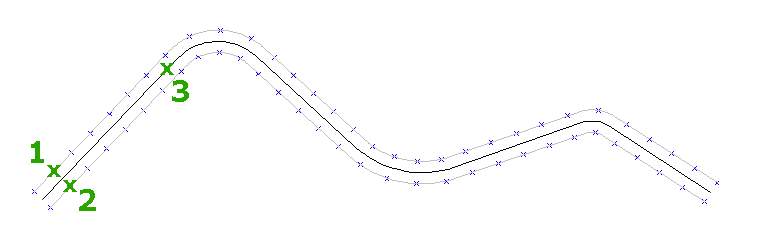

Jeśli używane są dwie ścieżki w przybliżeniu równoległych punktów COGO, tworzony jest splajn AutoCAD (1, 2) przechodzący przez każdą ścieżkę punktów. Punkty z każdego ze splajnów są rzutowane na drugi splajn; punkty, w których dwa rzutowania się spotykają, są używane w celu utworzenia osi (3).

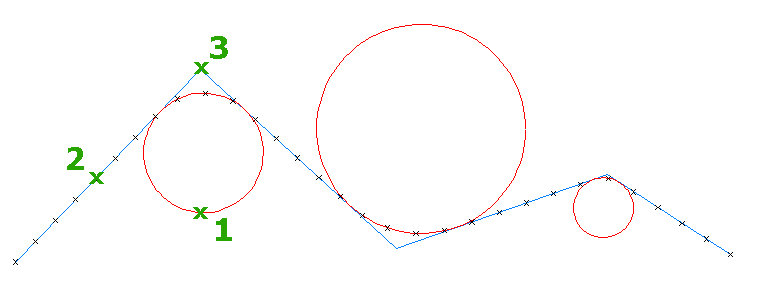

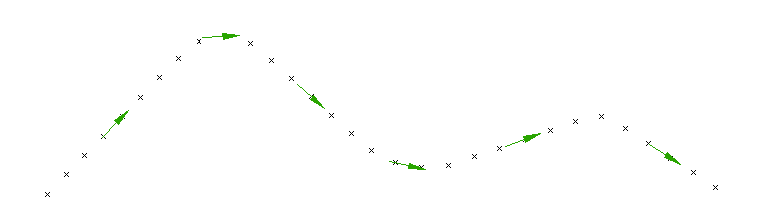

Następnie w programie Autodesk Civil 3D są obliczane łuki (1) na podstawie sekwencji punktów i określonego ustawienia Maksymalny promień wykrywania łuków. W programie Autodesk Civil 3D krzywizna jest aproksymowana przez połączenie punktów próbkowania z odcinkami liniowymi. W celu zwiększenia dokładności podczas używania linii charakterystycznych lub elementów programu AutoCAD pośrednie punkty próbkowania mogą zostać wygładzone z zastosowaniem oryginalnych danych wejściowych lub utworzone między poszczególnymi parami punktów próbkowania. Jeśli promień sekwencji punktów jest większy niż to ustawienie, punkty utworzą styczną (2). Pozorne przecięcie stycznych (3) odpowiada punktom przecięcia stycznych linii trasowania.

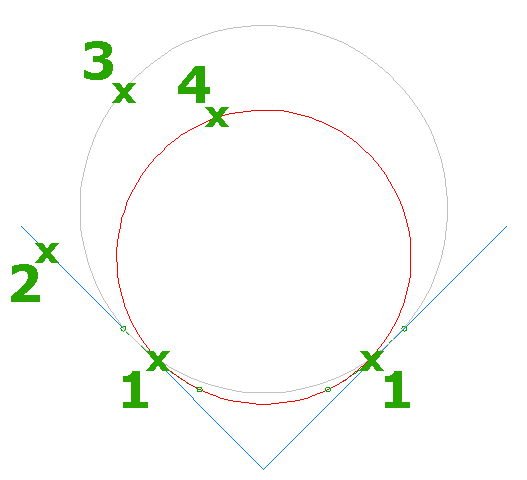

W przypadku wybrania opcji Utwórz krzywe przejściowe w programie Autodesk Civil 3D jest tworzona symetryczna para krzywych przejściowych (1) między każdą krzywą a jej stycznymi. Jeśli krzywe przejściowe spełniające warunek określonej wartości R/A nie pasują między stycznymi (2) a krzywą (3), promień krzywej jest zmniejszany (4) aż do znalezienia rozwiązania. W przypadku określenia tej opcji bez użycia opcji Utwórz krzywe przejściowe i dopasuj styczne tam, gdzie to możliwe krzywe przejściowe będą symetryczne, ale rozwiązanie może się odznaczać większym błędem.

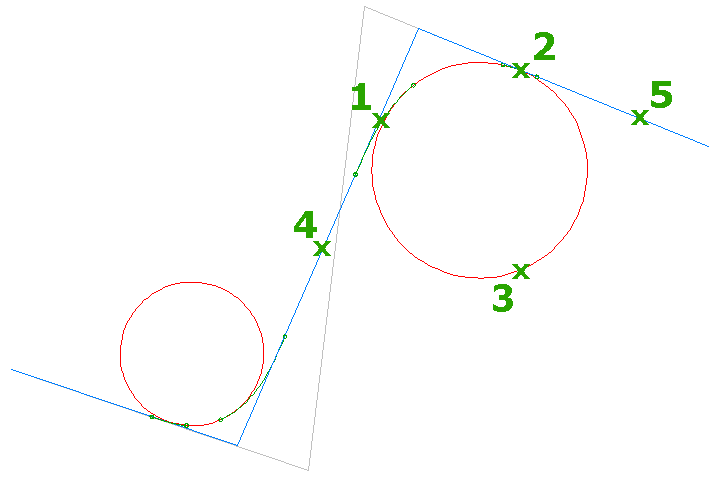

W przypadku wybrania opcji Utwórz krzywe przejściowe i dopasuj styczne tam, gdzie to możliwe w programie Autodesk Civil 3D jest tworzona asymetryczna para krzywych przejściowych (1, 2) między każdą krzywą (3) a jej stycznymi (4, 5). Jeśli krzywa przejściowa spełniająca warunek minimalnego współczynnika R/A nie pasuje między krzywą a styczną, styczna (4) jest przesuwana w stronę krzywej aż do znalezienia rozwiązania. Minimalna wartość R/A umożliwia ograniczenie długości krzywych przejściowych; wyższa wartość powoduje utworzenie krótszych krzywych przejściowych, natomiast niższa wartość — dłuższych.
