Tworzenie stylu etykiety uwagi

  1. W oknie Obszar narzędzi na karcie Ustawienia rozwiń grupę Ogólne Etykiety.
  2. Kliknij prawym przyciskiem myszy kolekcję Uwaga i kliknij przycisk Nowy.
  3. Na karcie Informacje w oknie dialogowym Edytor stylów etykiet nadaj nowemu stylowi nazwę.
  4. Kliknij kartę Układ.
  5. Domyślny komponent tekstowy jest tworzony domyślnie. Aby zmienić ciąg tekstowy, w obszarze Tekst kliknij wiersz Zawartość. Następnie kliknij przycisk .
  6. W Edytorze komponentu tekstowego zmień w razie potrzeby tekst uwagi. Można wpisywać bezpośrednio do okna.
  7. Zamknij okno Edytor komponentu tekstowego.
  8. Aby utworzyć odniesienia do obiektów na rysunku, utwórz komponent Tekst, do którego istnieją odnośniki dla każdego obiektu, który ma mieć odniesienie.

    Można na przykład utworzyć etykietę uwagi z dwoma komponentami tekstu, do których istnieją odnośniki, z których każdy odnosi się do nazwy linii trasowania. Następnie można wstawić etykietę w punkcie przecięcia dwóch linii trasowania i wybrać przecinające się linie trasowania jako obiekt danych.

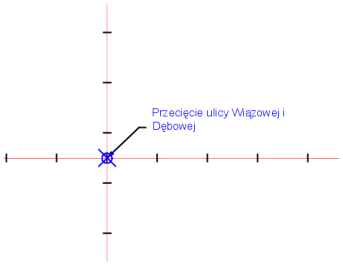

    Kliknij, aby wyświetlić etykietę pikiety przecięcia utworzoną z dwoma komponentami Tekst, do którego istnieją odnośniki.

  9. Jeśli styl etykiety zawiera wiele komponentów, należy określić odpowiednie wartości opcji Punkty zakotwiczenia i punkty dołączenia, aby komponenty nie nakładały się. Układ etykiety można sprawdzić w oknie Podgląd.
  10. Użyj innych kart Edytora stylów etykiet, aby wprowadzić zmiany do stylu etykiety.
Uwaga: Określ domyślną warstwę dla etykiet Uwaga na karcie Warstwy, w oknie dialogowym Ustawienia rysunku. Warstwę tych etykiet można także zmienić za pomocą palety właściwości programu AutoCAD (kliknij etykietę prawym przyciskiem myszy i wybierz opcję Właściwości etykiety lub Właściwości).
