Tworzenie punktów na obiekcie z użyciem przedziałów odległości

Umożliwia utworzenie punktów rozmieszczonych w podanych odstępach wzdłuż linii, linii charakterystycznej, linii działki lub łuku.

Aby umieścić punkty wzdłuż obiektu, użyj określonego odstępu i odsunięcia.

Gdy punkty tworzone są z użyciem tego polecenia, przetwarzany jest jeden obiekt na raz. Po dodaniu punktów przy użyciu wybranych obiektów można wybrać inny obiekt i dodać punkty, używając tego obiektu. Jeśli wybrany obiekt i opcje podane w trakcie używania polecenia utworzą podwójne punkty, na przykład na wspólnych zakończeniach dwóch linii, dodawany jest pojedynczy punkt. Polecenie nie tworzy podwójnych punktów.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — różne Zmierz obiekt .
3. Wybierz linię, linię działki, linię charakterystyczną lub łuk.
4. Wprowadź punkt początkowy lub naciśnij klawisz Enter, aby zaakceptować wartość domyślną.
5. Wprowadź punkt końcowy lub naciśnij klawisz Enter, aby zaakceptować wartość domyślną.
6. Wprowadź odsunięcie.
7. Wprowadź wartość odległości.

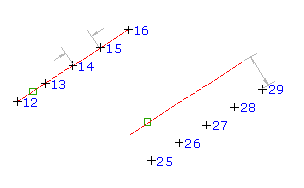

   Punkty zostaną wstawione wzdłuż obiektu w podanym odsunięciu i odstępach.

8. Dla każdego punktu podaj na żądanie nazwę punktu, opis i rzędną.
9. Naciśnij klawisz Enter, aby zakończyć działanie polecenia.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji zawiera temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
