Tworzenie punktu przecięcia pomiaru łuk/czwartak

Istnieje możliwość obliczenia punktu przecięcia pomiędzy linią a łukiem. Linia wyznaczana jest przez punkt, czwartak i odsunięcie.

Aby obliczyć punkt przecięcia łuku i linii czwartaka w oknie poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W menu Punkty przecięcia kliknij opcję Łuk/Czwartak.
  3. Wprowadź identyfikator punktu środka łuku.
  4. Wprowadź promień łuku.
  5. Wprowadź identyfikator punktu początkowego linii.
  6. Wprowadź czwartak linii.
  7. Wprowadź kwadrant linii.
  8. Wprowadź odsunięcie.
  9. Wprowadź jedną z następujących opcji:
    • N: aby wybrać punkt przecięcia najbardziej na północ.
    • S: aby wybrać punkt przecięcia najbardziej na południe.
    • E: aby wybrać punkt przecięcia najbardziej na wschód.
    • W: aby wybrać punkt przecięcia najbardziej na zachód.
    • R: aby wybrać najbliższe rozwiązanie.
    • F: aby wybrać najdalsze rozwiązanie.
    • 1: aby wybrać punkt przecięcia 1.
    • 2: aby wybrać punkt przecięcia 2.
    • A: aby wybrać wszystkie punkty przecięcia.
    • P: aby wskazać punkt przecięcia za pomocą urządzenia wskazującego

Aby obliczyć punkt przecięcia łuku i linii czwartaka za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    ARCB [punkt] [promień] [punkt 1] [czwartak] [kwadrant] [odsunięcie]

Przykładowy wiersz polecenia

NE 1 100 100

NE 2 200 200

ARCB 2 200 1 50 1 -50

! INTERSECTION # 1 NORTH:372.285978 EAST:301.575300

! INTERSECTION # 2 NORTH:98.424700 EAST:27.714022

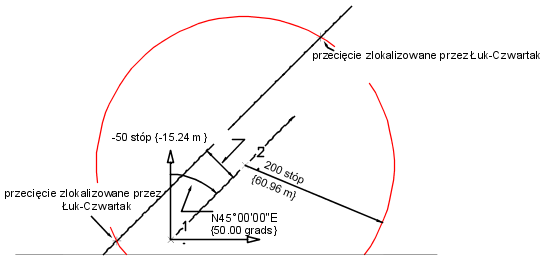

Punkty przecięcia znajdują się pomiędzy łukiem o promieniu 200 i środku w punkcie 2 a czwartakiem 50.0000 narysowanym z punktu 1 przy odległości odsunięcia wynoszącej 50 w lewo.

Składnia polecenia

ARCB [punkt] [promień] [punkt 1] [czwartak] [kwadrant] [odsunięcie]

Parametr Definicja
punkt Punkt wyznaczający promień. Jest to istniejący punkt pełniący funkcję środka łuku.
promień Odległość wyznaczająca promień. Jest to odległość wyrażona w stopach lub w metrach od punktu radialnego do łuku.
punkt 1 Istniejący punkt, od którego prowadzony jest wektor. Może to być dowolny punkt, łącznie z punktem figury.
czwartak Czwartak linii od istniejącego punktu. Czwartak wyznacza kierunek wektora i wyrażony jest w bieżących jednostkach kąta.
kwadrant Kwadrant, w którym istnieje czwartak. Możliwe wartości: 1 (NE), 2 (SE), 3 (SW) i 4 (NW).
odsunięcie Odsunięcie w lewo lub w prawo od wektora. Działa to tak samo, jak w przypadku przesunięcia linii o X stóp. Odsunięcie w prawo jest liczbą dodatnią, a w lewo liczbą ujemną. Aby nie występowało odsunięcie, należy wprowadzić cyfrę zero.
