Informacje o tworzeniu powierzchni TIN

Powierzchnia TIN jest zbudowana z trójkątów, które tworzą triangulowaną nieregularną sieć.

Linie TIN wyznaczają trójkąty, a połączenie tych trójkątów — triangulację powierzchni. Konstruowanie linii TIN w programie Autodesk Civil 3D odbywa się przez połączenie punktów powierzchni leżących najbliżej siebie. Rzędna punktów powierzchni jest wyznaczana przez interpolację rzędnych wierzchołków trójkątów, w których zawierają się te punkty.

Powierzchnie TIN są szczególnie przydatne w następujących zastosowaniach:

Zazwyczaj powierzchnie TIN pochłaniają więcej czasu przy konstruowaniu oraz zajmują więcej miejsca na dysku niż powierzchnie siatkowe.

W trakcie tworzenia powierzchni TIN na podstawie danych punktów w programie Autodesk Civil 3D obliczana jest triangulacja Delaunaya dla tych punktów. W triangulacji Delaunaya żaden punkt nie leży wewnątrz okręgu wyznaczonego przez wierzchołki jakiegokolwiek trójkąta.

Na sposób triangulacji powierzchni wpływają dane podziałów (pochodzące z linii nieciągłości, warstwic i obwiedni). Istnienie krawędzi w postaci linii nieciągłości prowadzącej między dwoma punktami powoduje łączenie tych punktów za pomocą krawędzi trójkąta w powierzchni TIN, nawet jeśli narusza to ustawienia triangulacji TIN.

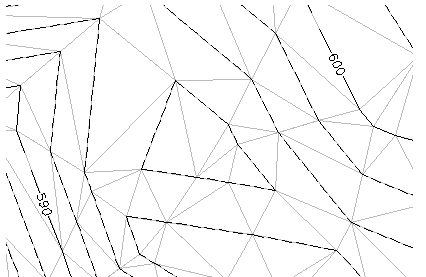

Powierzchnia TIN z liniami warstwic:

Ćwiczenie z samouczka: Tworzenie nowej powierzchni TIN
