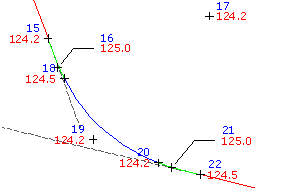

Można użyć polecenia W geometrii linii trasowania, aby utworzyć punkt we wszystkich punktach geometrii na linii trasowania.
Punkty geometrii są punktami krzywizny (PC), punktami styczności (PT), krzywymi przejściowymi-łukami (SC), łukami-krzywymi przejściowymi (CS), stycznymi-krzywymi przejściowymi (TS), krzywymi przejściowymi-stycznymi (ST) oraz punktami przecięcia (PI).
Podczas tworzenia punktów za pomocą tego polecenia program nie żąda podania opisu, o ile ustawienie wartości Zgłoszenie o opisy w oknie dialogowym Tworzenie punktów jest ustawione na opcję Automatycznie — Obiekt. Wstępny i pełny opis punktu przydzielany jest automatycznie według typu utworzonego punktu. Przydzielony opis wyświetlany jest na rysunku, jeśli bieżący styl etykiety punktu zawiera komponent tekstowy opisu wstępnego lub pełnego.
Poniższa tabela zawiera opis etykiet tworzonych wierzchołków linii trasowania i opis przypisywany w zależności od typu punktu:
|
Utworzona etykieta |
Definicja |
|---|---|
|
BOA |
Początek linii trasowania |
|
PP |
Punkt przecięcia |
|
CPI |
Punkt przecięcia łuku |
|
PT |
Punkt styczności |
|
PC |
Punkt krzywizny |
|
SPI |
Punkt przecięcia krzywej przejściowej |
|
TS |
Przecięcie stycznej i krzywej przejściowej |
|
CS |
Przecięcie łuku i krzywej przejściowej |
|
ST |
Przecięcie krzywej przejściowej i stycznej |
|
CC |
Środek łuku lub punkt promieniowy |
|
EOA |
Koniec linii trasowania |
Ustawienia punktów, stylów, warstw, grup punktów i kluczy opisu mają wpływ na tworzenie punktu i jego wyświetlanie na rysunku.
