Czyszczenie połączeń między rurami, które są wyświetlane w widoku planu i profilu może okazać się konieczne.
Ten temat opisuje sposób zapoznania się oraz korzystania z opcji czyszczenia połączenia rur na karcie Plan i profil okna dialogowego Styl rury.
Po wybraniu tej opcji dla widoków planu zostaje usunięty wygląd połączeń pomiędzy rurami w widoku planu, tak aby połączenia te mogły precyzyjniej przedstawiać sposób wyświetlania połączeń między rurami w tym widoku.
Po wybraniu tej opcji dla widoków profilu wygląd połączeń pomiędzy rurami w widoku profilu zostaje usunięty w następujący sposób:
- Końce nakładających się rur zostają przycięte do wewnętrznych krawędzi w przypadku wyświetlania wyłącznie krawędzi wewnętrznych lub zarówno krawędzi wewnętrznych, jak i zewnętrznych.
- Krawędzie zewnętrzne rur są przycinane wyłącznie w przypadku wyświetlania krawędzi zewnętrznych (kiedy wewnętrzne krawędzie rur nie są wyświetlane).

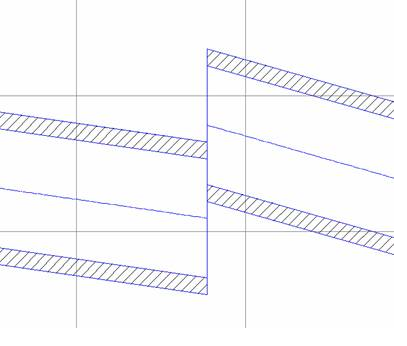

Poniższa ilustracja przedstawia profil połączeń pomiędzy rurami przy włączonej opcji czyszczenia połączenia rur.
Wygląd połączeń pomiędzy rurami wyświetlony w widoku profilu nie jest czyszczony, jeśli opcja ta nie została wybrana. Poniższa ilustracja przedstawia profil połączeń pomiędzy rurami przy wyłączonej opcji czyszczenia połączenia rur.
Domyślnie opcja ta nie jest wybrana (jest wyłączona) Można ją jednak łatwo włączyć, aby aktywować czyszczenie połączeń pomiędzy rurami dla istniejących (starszych) rur.
Należy dobrze zapoznać się z następującymi działaniami dotyczącymi tej opcji:
- Opcję czyszczenia połączenia rur można stosować wyłącznie dla struktury pustej pomiędzy dwoma rurami.
- Ta opcja działa w ten sam sposób dla rur prostych i zakrzywionych wyświetlanych w widoku profilu.
- Opcja ta powoduje przycięcie końców nakładających się rur do wewnętrznych krawędzi w przypadku wyświetlania wyłącznie krawędzi wewnętrznych lub zarówno krawędzi wewnętrznych jaki w zewnętrznych.
- Opcja ta powoduje przycięcie do zewnętrznych krawędzi w przypadku wyświetlania wyłącznie krawędzi zewnętrznych (jeśli krawędzie wewnętrzne nie są wyświetlane).
