Okno dialogowe Ścieżki źródłowe podzespołu

To okno dialogowe służy do aktualizacji ścieżek źródłowych podzespołów na rysunku.

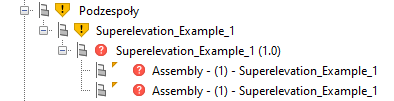

Dostęp do tego okna dialogowego można uzyskać, klikając prawym przyciskiem myszy podzespół, przy którym wyświetlana jest ikona Nie znaleziono pliku , jak pokazano na poniższej ilustracji, i wybierając polecenie Napraw brakujące ścieżki.

Podzespół
Umożliwia wyświetlenie nazwy klasy podzespołu.
Nazwa
Umożliwia wyświetlenie nazwy pliku podzespołu z dołączoną w nawiasie wersją.
Ścieżka źródłowa
Umożliwia wyświetlenie i określenie ścieżki. Ścieżka jest wyświetlana na czerwono, gdy nie można znaleźć podzespołu w tej ścieżce. Kliknij ikonę folderu w kolumnie, aby otworzyć okno dialogowe Otwórz. Określ nowe położenie pliku PKT podzespołu i kliknij przycisk Otwórz.

Po wybraniu podzespołu o innej nazwie pliku zostanie wyświetlony monit o potwierdzenie aktualizacji. Nie jest obsługiwane wybieranie podzespołu o innej nazwie klasy.

Pokaż wszystkie brakujące podzespoły na rysunku
Jeśli brakuje wielu podzespołów, można zaznaczyć to pole wyboru, aby wyświetlić wszystkie brakujące podzespoły, dzięki czemu można je naprawić jednocześnie.
