Karta Plan (okno dialogowe Styl łącznika)

Ta karta umożliwia zdefiniowanie wyglądu złączki w widoku planu 2D.

Złączka

Złączki mogą być reprezentowane w widoku planu przez ich osie lub przez symbol bloku.

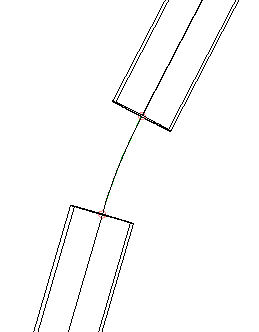

Wyświetl jako oś

Umożliwia wyświetlenie złączki jako osi bloku, który jest zdefiniowany w katalogu sieci ciśnieniowej.

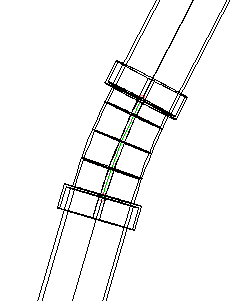

Wyświetl jako blok zdefiniowany przez katalog

Umożliwia wyświetlenie złączki za pomocą bloku zdefiniowanego w katalogu sieci ciśnieniowej.

Wyświetl jako blok zdefiniowany przez użytkownika

Umożliwia wyświetlenie złączki za pomocą bloku określonego przez użytkownika. Dostępne są następujące opcje:

  • Nazwa bloku: umożliwia określenie nazwy bloku, który będzie używany jako symbol złączki. Można wybrać blok z bieżącego rysunku lub dodać blok do rysunku, wybierając plik rysunku. Podgląd bloku zostanie wyświetlony w panelu po prawej stronie.
  • Dostosuj blok dla kolan pionowych: umożliwia określenie nazwy bloku, który ma być używany do reprezentowania kolan pionowych w widoku planu. Zaznacz pole wyboru i wybierz blok, który ma zostać użyty. Podgląd bloku zostanie wyświetlony w panelu po prawej stronie.
  • Opcje rozmiaru:
    • Użyj skali rysunku: w przypadku wybrania tej opcji wartości określone w polach Wartość X i Wartość Y (cale lub milimetry, gdy jednostka liniowa rysunku jest ustawiona odpowiednio na Stopy lub Metry) zostaną pomnożone przez skalę rysunku w celu określenia rozmiaru symbolu złączki wyświetlanego na rysunku. Tego ustawienia należy użyć, gdy są używane symbole opisu.
    • Użyj skali ustalonej: W przypadku wybrania tej opcji pole grupy Skala ustalona będzie włączone. Symbol złączki będzie skalowany przy użyciu parametrów X, Y i Z skali ustalonej.
    • Użyj rozmiaru w jednostkach bezwzględnych: w przypadku wybrania tej opcji określone wartości wprowadzone w polach Wartość X i Wartość Y będą wartościami bezwzględnymi jednostek liniowych rysunku (cali lub milimetrów, gdy jednostka liniowa rysunku jest ustawiona odpowiednio na Stopy lub Metry).
    • Użyj rozmiaru jako procentu ekranu: w przypadku wybrania tej opcji wartości określone w polach Wartość X i Wartość Y będą wartościami procentowymi rozmiaru ekranu rysunku. Rozmiar symbolu złączki wyświetlanego na rysunku będzie stanowił zawsze ten sam określony procent rozmiaru ekranu rysunku.
    • Użyj skali ustalonej wg rozmiaru części: W przypadku wybrania tej opcji pole grupy Skala ustalona będzie włączone. Symbol złączki będzie skalowany przy użyciu parametrów X, Y i Z skali ustalonej, na podstawie rozmiaru części obiektu.
