Edytowanie wymiarów rodziny części sieci rurociągów

Jeśli rodzina nie zawiera części o odpowiednich rozmiarach, można zmodyfikować rozmiary rodziny części, korzystając z Kreatora części.

Edytowanie wymiarów rodziny części sieci rurociągów

  1. W wierszu polecenia wprowadź PartBuilder, a następnie naciśnij klawisz Enter.
  2. Z listy rozwijanej Katalog części wybierz pozycję Rura lub Struktura.
  3. W drzewie katalogu odszukaj i wybierz rodzinę części, którą chcesz edytować.
    Uwaga: Rodziny rur i struktur są podzielone na typy. Na przykład rodziny rur są podzielone na rury kołowe, owalne itd. Rodziny struktur podzielone są na struktury wlotów i wylotów, struktury skrzyżowań z ramami itd.
  4. Kliknij przycisk Zmień rozmiary części lub kliknij dwukrotnie rodzinę części, aby wyświetlić okno przeglądarki rodziny części.
  5. Jeśli dana rodzina części jest jedną z rodzin dostarczonych razem z programem Autodesk Civil 3D, kliknij przycisk Zapisz rodzinę części jako na pasku narzędzi okna przeglądarki rodziny części
  6. W oknie dialogowym Zapisz rodzinę części jako wprowadź nową nazwę części oraz opis części i kliknij przycisk OK. Spowoduje to utworzenie dla użytkownika osobnej wersji rodziny części, którą można będzie edytować.

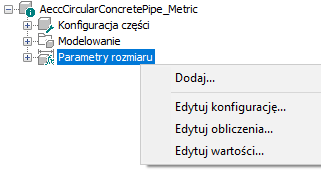

  7. W oknie przeglądarki rodziny części kliknij prawym przyciskiem myszy węzeł Parametry rozmiaru i kliknij polecenie Edytuj wartości.

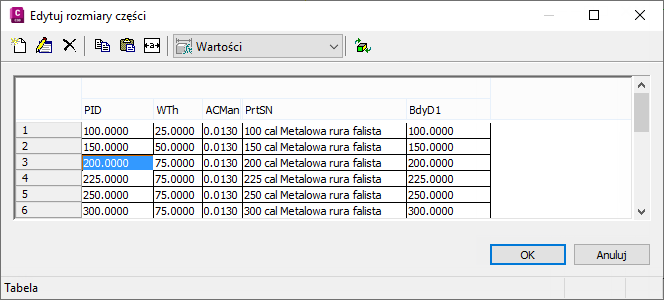

  8. W oknie dialogowym Edytuj rozmiary części odszukaj wartości parametrów (właściwości), które chcesz edytować.
  9. Zmodyfikuj wartości w sposób opisany poniżej.

    Wartości rur

    • Aby zmienić wartości rozmiarów rur, zaznacz wiersz i komórkę rozmiaru. Kliknij dwukrotnie, aby zmodyfikować wartość.
    • Aby usunąć wiersz rozmiaru, zaznacz go i kliknij przycisk Usuń w oknie dialogowym Edytuj rozmiary części.
    • Aby dodać wiersz rozmiaru, zaznacz najbliższy mu rozmiar i kliknij przycisk Nowy w oknie dialogowym Edytuj rozmiary części, a następnie zmodyfikuj wartości w nowym wierszu.

    Wartość struktur

    • Aby edytować wartości rozmiarów struktur, zaznacz komórkę i kliknij przycisk Nowy w oknie dialogowym Edytuj rozmiary części.
  10. Po zakończeniu edycji rozmiarów kliknij przycisk OK w oknie dialogowym Edytuj rozmiary części.
  11. Kliknij przycisk Zapisz rodzinę części na pasku narzędzi okna przeglądarki listy części.
  12. Po zakończeniu edycji rozmiarów części zamknij Kreatora części, klikając przycisk zamykania w prawym górnym rogu okna przeglądarki rodziny części.
  13. W przedstawionym poniżej oknie dialogowym zostanie wyświetlony monit o zapisanie rodziny części. Po wyświetleniu tego monitu kliknij przycisk Tak.
  14. Następnie w przedstawionym niżej oknie dialogowym może pojawić się monit o zapisanie pliku rysunku rodziny części. Po wyświetleniu tego monitu kliknij przycisk Nie.

Utworzona nowa rodzina części i nowe rozmiary części będą dostępne za pośrednictwem paska narzędzi Narzędzia układu sieci.

Aby edytować rozmiary części w rodzinie części Rura betonowa

W tym przykładowym ćwiczeniu szczegółowo prześledzimy proces edycji części należących do rodziny.

  1. W wierszu polecenia wprowadź PartBuilder, a następnie naciśnij klawisz Enter.
  2. Kliknij listę rozwijaną Katalog części i wybierz pozycję Rura.
  3. W drzewie katalogu rozwiń węzeł Rury kołowe, a następnie wybierz rodzinę części Rura betonowa.
  4. Kliknij dwukrotnie rodzinę części Rura betonowa lub kliknij przycisk Zmień rozmiary części .
  5. Kliknij przycisk Zapisz rodzinę części jako .
  6. W oknie dialogowym Zapisz rodzinę części jako wprowadź nową nazwę części i opis rodziny części, a następnie kliknij przycisk OK. Spowoduje to utworzenie dla użytkownika osobnej wersji rodziny części, którą można będzie edytować.
  7. W przeglądarce rodziny części kliknij prawym przyciskiem myszy węzeł Parametry rozmiaru i kliknij polecenie Edytuj wartości.
  8. W oknie dialogowym Edytuj rozmiary części kliknij przycisk Automatyczny rozmiar tekstu kolumny, następnie odszukaj wartość średnicy wewnętrznej rury i grubości ściany.
  9. Zaznacz dowolny wiersz tabeli i kliknij przycisk Nowy w oknie dialogowym Edytuj rozmiary części. Zaznaczony wiersz zostanie skopiowany do tabeli.
  10. W nowej tabeli zmodyfikuj wartości średnicy wewnętrznej i grubości, klikając je dwukrotnie i wpisując nowe wartości.
  11. Po zakończeniu edycji rozmiarów kliknij przycisk OK w oknie dialogowym Edytuj rozmiary części.
  12. Kliknij przycisk Zapisz rodzinę części na pasku narzędzi okna przeglądarki listy części.
  13. Po zakończeniu edycji rozmiarów części zamknij Kreatora części, klikając przycisk zamykania w prawym górnym rogu okna przeglądarki rodziny części.
  14. Zostanie wyświetlony monit z pytaniem o zapisanie rodziny części. Po wyświetleniu tego monitu kliknij przycisk Tak.
  15. Następnie może zostać wyświetlony monit z pytaniem o zapisanie pliku rysunku rodziny części. Po wyświetleniu tego monitu kliknij przycisk Nie.

    Nowa rodzina części nie będzie dostępna w trakcie tworzenia lub edytowania sieci rurociągów, dopóki nie zostanie dodana do istniejącej listy części.

Po dodaniu nowej rodziny części do istniejącej listy części nowa rodzina części i nowo utworzone rozmiary części będą dostępne na pasku Narzędzia układu sieci.
