Narzędzia do tworzenia dokumentacji służą do szybkiego tworzenia arkuszy, na których są automatycznie wyświetlane zakresy pikiet linii trasowania i profili na planach.
Za pomocą kreatorów Utwórz ramki widoku i Utwórz arkusze można tworzyć arkusze, na których są automatycznie wyświetlane segmenty linii trasowania i profili na planach. Można tworzyć grupy ramek widoku automatycznie przechwytujące wstępnie zdefiniowane obszary wzdłuż linii trasowania.
Nie trzeba ręcznie tworzyć wielu rzutni w układach w celu uwidocznienia segmentów linii trasowania, ponieważ można utworzyć ramki widoku, które będą automatycznie rejestrowały wstępnie zdefiniowane obszary znajdujące się wzdłuż linii trasowania. Ramki widoku to prostokątne obszary rozmieszczone wzdłuż linii trasowania reprezentujące obrazy wyświetlane w skojarzonych rzutniach na tworzonych układach (arkuszach). Dzięki takiej automatyzacji użytkownik nie musi dokonywać wielu ręcznych poprawek w przypadku zmiany danych projektowych.

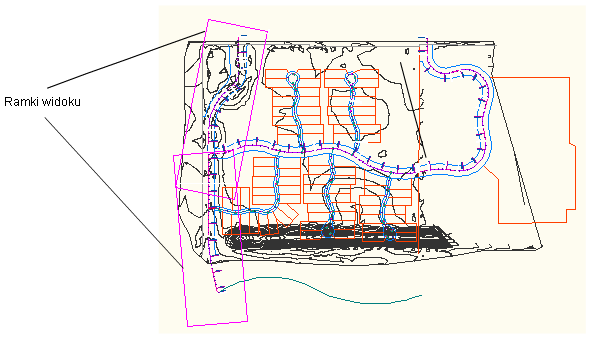

Ramki widoku reprezentują dane linii trasowania, które zostaną wyświetlone w arkuszach układu
Narzędzia do tworzenia dokumentacji zawierają następujące komponenty:
- Polecenia tworzenia dokumentacji. Polecenia tworzenia dokumentacji można wywołać za pomocą karty Eksport i karty kontekstowej Tworzenie dokumentacji znajdujących się na wstążce. Karta kontekstowa Tworzenie dokumentacji zostaje wyświetlona przy wyborze ramki widoku lub linii rzutowania na rysunku.
-
Kreator Utwórz ramki widoku. Rozpocznij korzystanie z narzędzi do tworzenia dokumentacji, korzystając z tego kreatora do zdefiniowania grupy ramek widoku wzdłuż linii trasowania. -
Grupa ramek widoku. Obiekt grupy ramek widoku pomaga zarządzać pojedynczą grupą ramek widoku, w której są wyświetlane kolejne zakresy pikiet wzdłuż tej samej linii trasowania. Można ustawić wiele opcji na poziomie grupy ramek widoku, takich jak style i etykietowanie. Obiekty grupy ramek widoku są wyświetlane w drzewie Nawigatora, a za pomocą drzewa Ustawienia można sterować ich domyślnymi ustawieniami poleceń. -
Ramki widoku. Ramki widoku są prostokątnymi obszarami wzdłuż linii trasowania, które definiują obszar wyświetlany w arkuszu. Rozmiar, kształt i skala ramki widoku pochodzą z wyznaczonej rzutni znajdującej się na zakładce układu określonego szablonu. Po utworzeniu ramek widoku właściwości obiektów ramki widoku są zapisywane w aktualnie otwartym rysunku. Obiekty ramek widoku są wyświetlane na rysunku i w drzewie Nawigatora, a za pomocą drzewa Ustawienia możliwe jest sterowanie ich domyślnym stylem i etykietami. -
Linie dopasowania. W narzędziach do tworzenia dokumentacji programu Autodesk Civil 3D linia rzutowania jest prostą linią określającą położenia w grupy ramek widoku, gdzie jedna ramka widoku przecina się lub łączy z inną ramką widoku. Linie rzutowania są wyświetlane tylko w obszarze papieru i w widoku planu. Są one przeznaczone do wizualnego oznaczenia lokalizacji (pikiet początkowych i końcowych) wzdłuż linii trasowania początku i końca każdej ramki widoku. Linie rzutowania mają własny styl obiektu i zazwyczaj zawierają etykiety identyfikujące zarówno poprzedni, jak i następny arkusz (ramkę widoku) wzdłuż linii trasowania. Dostępne są opcje dołączenia etykiety linii rzutowania po lewej stronie, etykiety linii rzutowania po prawej stronie, obu lub żadnej. Można także wybrać, w którym miejscu wzdłuż linii rzutowania ma być wyświetlana etykieta (góra, środek, koniec linii rzutowania). Podobnie jak ramki widoku, linie rzutowania są także wyświetlane w drzewie Nawigatora i za pomocą drzewa ustawień można sterować ich domyślnym stylem i etykietami. -
Kreator Utwórz arkusze. Po skorzystaniu z kreatora tworzenia ramek widoku, kolejną czynnością jest użycie kreatora tworzenia arkuszy w celu szybkiego utworzenia arkuszy.
Po utworzeniu ramek widoku i arkuszy można użyć Menedżera zestawu arkuszy służącego do organizowania, publikowania, udostępniania i zarządzania zestawami arkuszy.
