Położenie komponentu etykiety jest definiowane przez określenie komponentu zakotwiczenia, punktu zakotwiczenia i punktu dołączenia. Kąty obrotu oraz odsunięcia X i Y są stosowane w odniesieniu do komponentu zakotwiczenia i punktu zakotwiczenia.
- Komponent zakotwiczenia. Komponent zakotwiczenia to element, w stosunku do którego ustawiany jest komponent etykiety. Komponentem zakotwiczenia może być etykietowany obiekt lub inny komponent etykiety.
- Punkt zakotwiczenia. Punkt zakotwiczenia to punkt na zakotwiczeniu dołączony do punktu dołączenia komponentu etykiety. Może nim być położenie etykiety (gdy jako komponent zakotwiczenia wybrano Element) lub jeden z kilku punktów komponentu etykiety (gdy jako komponent zakotwiczenia wybrano określony komponent etykiety).
- Punkt dołączenia. Punkt dołączenia to punkt na komponencie etykiety dołączony do punktu zakotwiczenia.

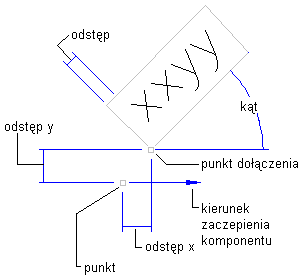

Na rysunku przedstawiono współdziałanie tych punktów podczas ustawiania komponentu etykiety (obróconego tekstu).
Punkty zakotwiczenia i dołączenia dla komponentu tekstowego
Zakotwiczenie znajduje się na linii (jako zakotwiczenie wybrano Element, jako punkt zakotwiczenia wybrano Położenie etykiety). Jako punkt dołączenia tekstu wybrano Dół lewo. Należy zwrócić uwagę, jak odsunięcia X i Y, kąt i odsunięcie ramki wpływają na ustawienie etykiety względem punktów zakotwiczenia i dołączenia.
Poniższe rysunki przedstawiają punkty znajdujące się na komponentach etykiety, które można wykorzystać jako punkty zakotwiczenia lub dołączenia.
Punkty zakotwiczenia i dołączenia na komponencie tekstowym

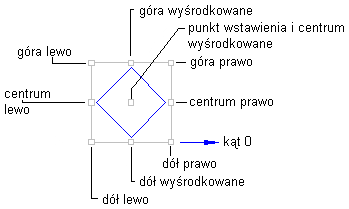

Punkty zakotwiczenia i dołączenia na bloku
Punkty zakotwiczenia i dołączenia na strzałce kierunku
Punkty zakotwiczenia linii, łuku i krzywej przejściowej
Zakotwiczenia etykiet linii i łuków umożliwiają tworzenie znacznie większej liczby stylów etykiet typu graficznego. Na przykład istnieje możliwość wyświetlenia żabek niwelacyjnych w celu określania początku i końca segmentu.
Zakotwiczenia można zastosować do następujących etykiet segmentów: etykieta linii i łuków działki, ogólne etykiety linii i łuków, etykiety linii trasowania, łuków i krzywych przejściowych.
Dostępne są cztery punkty zakotwiczenia etykiety linii, które można dołączać do etykiet: punkt początkowy, końcowy, środkowy oraz położenie etykiety. Zakotwiczenie położenia etykiety można przeciągnąć w dowolne miejsce wzdłuż linii.
Punkty zakotwiczenia etykiety linii

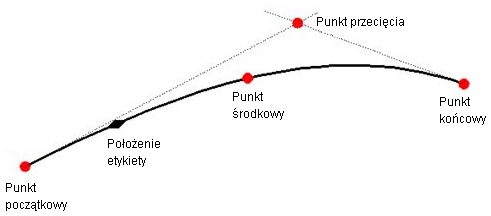

W przypadku etykiet krzywej przejściowej oprócz położenia etykiety, punktu początkowego, końcowego oraz środkowego dostępne jest zakotwiczenie punktu przecięcia.
Punkty zakotwiczenia etykiety krzywej przejściowej

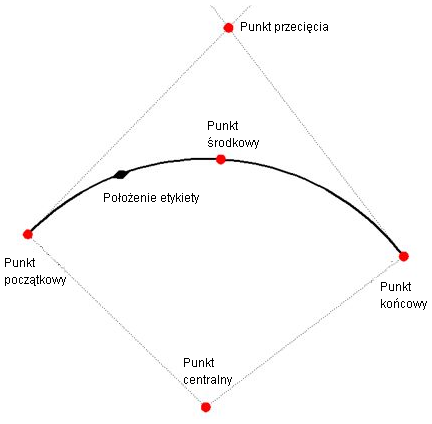

W przypadku zakotwiczeń etykiety łuku etykietę można dołączać do punktu środkowego łuku.
Punkty zakotwiczenia etykiety łuku
