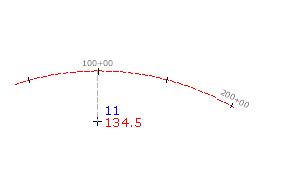

Tworzenie odsunięcie punktu od pikiet linii trasowania

To polecenie umożliwia tworzenie pasów drogowych, poboczy i pasów wyprzedzania.

  1. Wybierz domyślne ustawienia, styl, warstwy, grupę punktów i klucze opisu.
  2. Kliknij kolejno kartę Start panel Utwórz dane terenumenu PunktyUtwórz punkty — linie trasowania Pikieta/odsunięcie.
  3. Wybierz linię trasowania.
    Uwaga: Jeśli z wybraną linią trasowania są skojarzone profile, wyświetlone zostanie okno dialogowe Wybierz profil. Można wybrać profil z listy, co spowoduje, że rzędne tworzonych punktów będą pobierane z tego profilu. Jeśli pikieta na linii trasowania nie ma przekroju profilu lub jeśli użytkownik wybrał opcję <brak>, rzędna punktu zostanie określona zgodnie z ustawieniami Tworzenie punktu w oknie dialogowym Utwórz punkty.
  4. Wprowadź numer pikiety, od którego punkt ma być odsunięty. Nie podawaj znaku plus (+) pikiety.
  5. Wprowadź odsunięcie. Jeśli wybrano profil, domyślnie wyświetlana będzie wartość odsunięcia profilu.
  6. Na żądanie podaj nazwę, opis i rzędną punktu.
    Uwaga: Aby opis punktu był pobierany z obiektu, w obszarze Zgłoszenie o opisy ustawień Tworzenie punktu wybierz opcję Automatycznie — Obiekt. Nazwa linii trasowania i pikieta wyświetlane są w kolumnie Opis wstępny w Edytorze punktów.
  7. Naciśnij klawisz Enter, aby zakończyć działanie polecenia.
Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Więcej informacji zawiera temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
