Tworzenie punktu pomiarowego na podstawie odsunięcia

Nowy punkt można utworzyć poprzez odsunięcie ostatnio utworzonego punktu na daną odległość.

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    PT OFFSET (punkt) [odsunięcie] [w przód] (opis)

Przykład

NEZ 1 1000 1000 30.480

AZ 1 2 100

STN 1 1.585

BS 2

AD 3 100 30.480

PT OFFSET 4 15.240 7.620

! AZIMUTH: 224.2238 DISTANCE: 41.0350

! POINT 4 NORTH: 961.9000 EAST: 984.7600

! ELEV: <Zero>

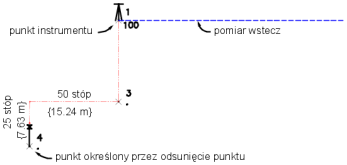

Punkt 4 utworzony został przez odsunięcie punktu 3 na odległość 15.240 oraz na odległość w przód 7.620.

Punkt utworzony na podstawie odsunięcia

Składnia polecenia

PT OFFSET (punkt) [odsunięcie] (w przód) (opis)

Parametr Definicja
punkt Identyfikator nowego punktu. Jeśli automatyczna numeracja punktów jest włączona, przypisywanie numeru punktu nie jest konieczne.
odsunięcie Odległość odsunięcia od ostatnio utworzonego punktu.
w przód Odległość dodana do linii pomiędzy pikietą a ostatnio utworzonym punktem w celu określenia położenia nowego punktu (opcja).
opis Opcjonalny opis skojarzony z punktem.
