Informacje na temat etykiet warstwic

Etykiety warstwic można utworzyć, określając segmenty linii, które przecinają linie warstwic powierzchni. Dodaj etykiety warstwicy typu Pojedyncza, Wiele lub Wiele w interwale. Zmień właściwości linii etykiet warstwic, aby zmienić styl etykiety warstwicy głównej, pomocniczej i zdefiniowanej przez użytkownika.

Wiele etykiet warstwic

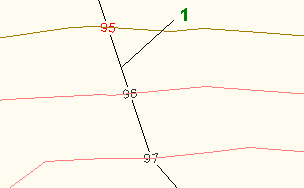

Użyj linii lub polilinii istniejącego obiektu jako linii etykiety lub narysuj linię etykiety (1) przecinającą wiele warstwic.

Wiele etykiet warstwic w odstępach

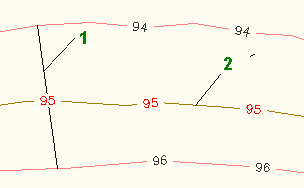

Utwórz wiele etykiet warstwic w odstępach, rysując linię etykiety warstwicy (1) przecinającą warstwice powierzchni, i określ odstęp (2) między etykietami wzdłuż tych warstwic.

Pojedyncze etykiety warstwic

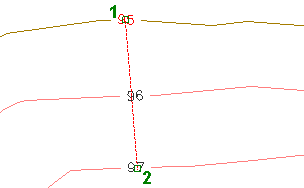

Jako linii etykiety można użyć linii lub polilinii istniejącego obiektu; można też bezpośrednio narysować linie etykiety dla pojedynczej warstwicy lub wielu warstwic.

Uwaga: Linia, która jest używana do umieszczenia etykiet warstwicy, jest obiektem niestandardowym o nazwie Grupa etykiet warstwicy powierzchni. Domyślna warstwa tego obiektu jest określona na karcie Warstwy obiektu w oknie dialogowym Ustawienia rysunku. Zablokowanie domyślnej warstwy linii etykiety warstwicy powoduje zablokowanie etykiet warstwicy. Aby kontrolować widoczność linii etykiety warstwicy, zmień jej domyślne ustawienia w właściwościach linii etykiety warstwicy.

Wskazówka: Właściwość Maska tła w stylu etykiety warstwicy umożliwia zamaskowanie warstwicy przez etykietę warstwicy. Zmień styl etykiety warstwicy za pomocą Edytora stylów etykiet oraz na karcie Układ w obszarze Granica dla opcji Maska tła ustawiając wartość Prawda.

W celu zamaskowania linii warstwicy można również użyć właściwości Maskowanie z palety Właściwości programu AutoCAD. Aby uzyskać więcej informacji, zobacz temat Informacje o maskach tła komponentów stylów etykiet.

Ćwiczenie: Etykietowanie powierzchni
