Informacje o liniach rzutowania

Jeśli zaznaczono pole wyboru Wstaw linie rzutowania na stronie Linie rzutowania kreatora Utwórz ramki widoku, linia rzutowania zostanie wstawiona w każdym miejscu przecięcia ramki widoku.

Pierwsza i ostatnia ramka widoku w grupie mają tylko jedną linię rzutowania.

Uwaga: Podczas tworzenia arkuszy typu Plan i profil lub Tylko profil, linie rzutowania są zawsze wstawiane i pole wyboru Wstaw linie rzutowania jest zaznaczone ale niedostępne (nie można usunąć zaznaczenia). Podczas tworzenia arkuszy typu Tylko plan można wyczyścić pole wyboru i linie rzutowania nie będą wstawiane w wynikowych widokach planu.

Można skorzystać z opcji na stronie Linie rzutowania w kreatorze Utwórz ramki widoku, aby sterować pozycją linii rzutowania na liniach trasowania, aby określić styl linii rzutowania i styl etykiety linii rzutowania oraz określić dopuszczalną odległość linii rzutowania, o jaką mogą być przeniesione po ich utworzeniu. Można ustawić wartości domyślne dla ich stylów za pomocą ustawień linii rzutowania dostępnych na karcie Ustawienia w obszarze narzędzi.

Podobnie jak w przypadku innych obiektów programu Autodesk Civil 3D, istnieje możliwość edycji niektórych właściwości linii rzutowania. Na przykład można zmienić nazwę obiektu linii rzutowania, opis, styl obiektu lub warstwę, na której jest wyświetlany. Linie rzutowania są wyświetlane w drzewie Nawigatora i można sterować ich domyślnym stylem i etykietami w kolekcji Linie rzutowania w drzewie Ustawienia.

Można edytować długość linii rzutowania za pomocą uchwytów lub przesuwać linie rzutowania. Jedynym sposobem na usunięcie linii rzutowania jest usunięcie ramek widoku lub grupy ramek widoku, do której należy dana linia. Styl linii rzutowania służy do ukrywania widocznych linii rzutowania, jeśli wyświetlanie ich nie jest pożądane.

Linie rzutowania pozostają w rysunku jako obiekty o nazwie AeccMatchLine.

Styl linii rzutowania

Do sterowania wyglądem linii rzutowania służy styl linii rzutowania. Można ustawić typowe właściwości stylu, takie jak widoczność, warstwa, kolor, rodzaj linii, skala rodzaju linii i szerokość linii.

Obszar maski linii rzutowania

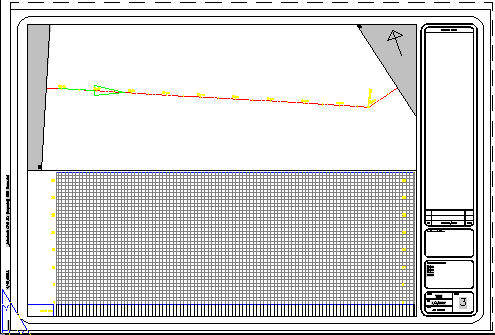

Linie rzutowania mają maskę obszaru linii rzutowania na zewnątrz każdej linii rzutowania. Obszar maski linii rzutowania służy do ukrywania lub zakrywania obszaru pomiędzy linią rzutowania a granicą lub obwiednią ramki widoku. Komponent ten występuje tylko w widokach planu, nie w widokach profilu, i tylko w obszarze papieru. Poniższy rysunek przedstawia przykład dwóch obszarów masek linii rzutowania w kolorze szarym, po lewej i prawej stronie rzutni widoku planu:

Na karcie Wyświetl okna dialogowego Styl linii rzutowania znajduje się opcja ustawienia wzoru kreskowania dla tego obszaru maski linii rzutowania.

Linie rzutowania i maska obszaru linii rzutowania są wyświetlane tylko w widokach planu, nie w widokach profilu. Maska obszaru linii rzutowania istnieje tylko w obszarze papieru.

Styl i położenie etykiety linii rzutowania

Etykiety linii rzutowania są wyświetlane na górze obszaru maski linii rzutowania i dlatego są widoczne ponad nią.

Można określić styl etykiety dla etykiety wyświetlanej po lewej stronie linii rzutowania lub po prawej stronie linii rzutowania. Ponieważ każda pojedyncza linia rzutowania jest wyświetlana w dwóch arkuszach, udogodnieniem jest możliwość ustawienia różnych stylów etykiety dla etykiety wyświetlanej z lewej strony linii rzutowania i dla etykiety wyświetlanej z prawej strony linii rzutowania.

Można także wyświetlić tylko jedną etykietę linii rzutowania (po prawej lub po lewej stronie linii rzutowania) poprzez wyłączenie widoczności jednej z etykiet.

Można wybrać umieszczenie etykiet po prawej i lewej stronie linii rzutowania, na początku, na końcu lub w środku linii rzutowania albo w miejscu przecięcia linii trasowania z linią rzutowania.

Wartości domyślne dla sposobu zachowania się tej etykiety linii rzutowania można ustawić za pomocą okna dialogowego Ustawienia grupy ramek widoku.
