Tworzenie prostopadłych segmentów figury pomiarowej

Istnieje możliwość definiowania zakrętów w prawo i w lewo, a tym samym tworzenia prostopadłych segmentów figury. Bywa to użyteczne podczas rysowania obrysów budynków Aby to polecenie działało prawidłowo, bieżąca figura musi zawierać co najmniej dwa wierzchołki.

  1. W oknie Obszar narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    RT-TURN [odległość]

Przykładowy wiersz polecenia

BEG HOUSE

NE 1 1000 1000

FIG ZD 100 30.480

RT 30.480

AZIMUTH: 190-00-00 DISTANCE: 30.4800

NORTH: 964.6903 EAST: 1024.7241

RT -3.048

AZIMUTH: 100-00-00 DISTANCE: 3.0480

NORTH: 964.1610 EAST: 1027.7258RT 15.240

AZIMUTH: 190-00-00 DISTANCE: 15.2400

NORTH: 949.1525 EAST: 1025.0794

CLOSE BLD

END

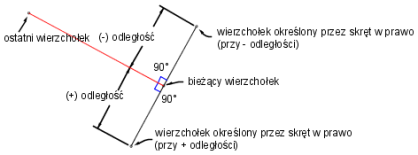

Poniżej przedstawione zostało polecenie zakrętu w prawo:

Składnia polecenia

RT-TURN [odległość]

Synonimy poleceń

RIGHT

RT

Parametr Definicja
odległość Odległość od bieżącego wierzchołka do nowego wierzchołka. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych.
