Dowiedz się więcej na temat udoskonaleń dotyczących sieci ciśnieniowych.
Nowości w wersji 2024.1
- Ulepszono edycję rurociągów, dzięki czemu jest mniejsze prawdopodobieństwo odłączenia ich od ich podstawowej linii trasowania rurociągu.
- Dodano komunikaty ostrzegawcze wyświetlane, gdy stan rurociągu jest niepoprawny po edycji rurociągu.
- Dodano możliwość przesuwania i obracania rurociągów ciśnieniowych za pomocą poleceń PRZESUŃ i OBRÓĆ programu AutoCAD bez odłączania od ich podstawowej linii trasowania rurociągu.
- Teraz podczas dodawania nowych części do rurociągu automatycznie używana jest linia trasowania odniesienia przyległej rury.
- Dodano możliwość wyświetlania informacji o połączonych rurach ciśnieniowych w etykietach pasma widoku profilu dla złączek i aparatury.
Poniższa ilustracja przedstawia okno dialogowe, które jest wyświetlane po wybraniu opcji Tekst dla każdego w oknie dialogowym Edytor stylów etykiet podczas tworzenia stylu pasma sieci ciśnieniowej dla złączek i aparatury.
- Dodano możliwość rozsunięcia etykiet sieci ciśnieniowych w pasmach widoku profilu.
W oknie dialogowym Właściwości widoku profilu na karcie Pasma dodaj pasmo sieci ciśnieniowej i użyj opcji w kolumnie Rozsuń etykiety, aby kontrolować sposób rozsunięcia etykiet.
- Wprowadzono możliwość dodawania informacji o zestawie właściwości dla połączonych rur ciśnieniowych do etykiet złączek lub aparatury.
- Aparatura jest teraz automatycznie wyrównywana względem rzędnej połączonych rur, gdy profil rurociągu jest aktualizowany.
- Dodano możliwość automatycznej zamiany trójnika na trójnik 45° w przypadku zmiany kąta połączenia przez przesunięcie trójnika lub trójnika 45° albo przeciągnięcie odgałęzienia poprzecznego za drugi uchwyt sterujący.
Uwaga: Aby umożliwić automatyczną zamianę, bieżąca lista części musi zawierać odpowiednie części.
Nowości w wersji 2024
- Dodano następujące udoskonalenia związane ze stylami:

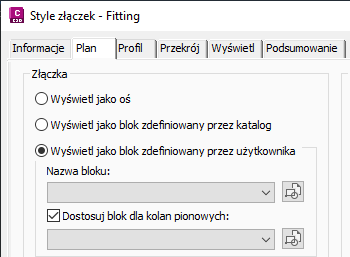

- Dodano możliwość określenia bloku zdefiniowanego przez użytkownika do wyświetlania kolan pionowych w widoku planu. Aby uzyskać więcej informacji, zobacz temat Karta Plan (okno dialogowe Styl złączki).
- Dodano możliwość wyświetlania wzoru kreskowania dla złączek i aparatury sieci ciśnieniowej w widoku planu. Aby uzyskać więcej informacji, zobacz tematy Karta Wyświetl (okno dialogowe Styl złączki) i Karta Wyświetl (okno dialogowe Styl aparatury).
- Dodano obsługę większej liczby opcji skalowania bloków zdefiniowanych przez użytkownika w widoku planu dla złączek i elementów aparatury, aby były zgodne z opcjami dostępnymi w widoku profilu. Aby uzyskać więcej informacji, zobacz tematy Karta Plan (okno dialogowe Styl złączki) i Karta Plan (okno dialogowe Styl aparatury).
- Dodano możliwość określenia bloku zdefiniowanego przez użytkownika do wyświetlania kolan pionowych w widoku planu. Aby uzyskać więcej informacji, zobacz temat Karta Plan (okno dialogowe Styl złączki).
- Dodano następujące zachowanie układu:
- Kąt jest teraz automatycznie uwzględniany podczas dodawania złączek rozgałęźnych. Podczas rozmieszczania rurociągu i dołączania go do innego rurociągu pod kątem, jak pokazano na ilustracji poniżej, zostanie dodana złączka trójnika 45° zamiast trójnika 90°, jeśli na liście części znajduje się trójnik 45°.
- Dodano automatyczny obrót złączek rozgałęźnych w celu ich wyrównania z rurociągami rozgałęźnymi. Poniższe ilustracje przedstawiają rurę dołączoną do złączki rozgałęźnej w widoku profilu. Kąt złączki jest dopasowywany wraz ze zmianą kąta rury w widoku profilu. Dopasowania można zobaczyć zarówno w widoku planu, jak i w widoku profilu.
- Dodano możliwość łączenia rurociągu z istniejącym trójnikiem, trójnikiem Y lub czwórnikiem w innym rurociągu.
- Dodano <Ten rurociąg> jako opcję na liście Linia trasowania odniesienia podczas tworzenia nowej sieci ciśnieniowej lub nowego rurociągu.
Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Utwórz sieć rurociągów ciśnieniowych.
- Kąt jest teraz automatycznie uwzględniany podczas dodawania złączek rozgałęźnych. Podczas rozmieszczania rurociągu i dołączania go do innego rurociągu pod kątem, jak pokazano na ilustracji poniżej, zostanie dodana złączka trójnika 45° zamiast trójnika 90°, jeśli na liście części znajduje się trójnik 45°.
- Dodano następujące zachowanie podczas edycji:

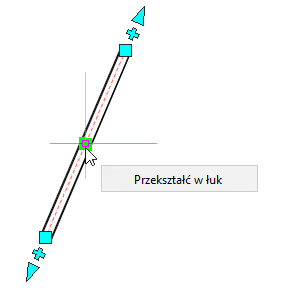

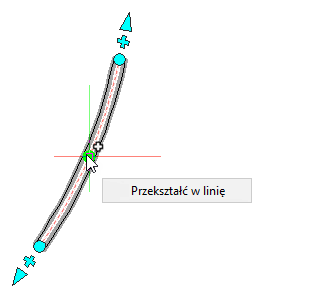

- Dodano możliwość przekształcania segmentu linii rurociągu w łuk lub segmentu łuku w linię.
- Dodano uchwyt odwracania na reduktorach w sieciach ciśnieniowych w widoku profilu.

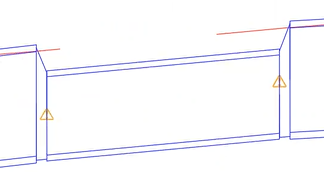

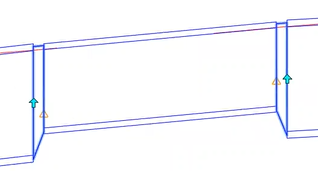

Przed odwróceniem reduktorów w widoku profilu Po odwróceniu reduktorów w widoku profilu
- Dodano możliwość scalenia dwóch sieci ciśnieniowych za pomocą polecenia Scal sieci ciśnieniowe. Aby uzyskać więcej informacji, zobacz temat Scalanie sieci ciśnieniowych.
- Dodano możliwość przekształcania segmentu linii rurociągu w łuk lub segmentu łuku w linię.
- Dodano następujące udoskonalenie skrótów do danych sieci ciśnieniowej:
- Udoskonalono istniejącą zmienną systemową PipeNetworkSyncMode, która obecnie umożliwia sterowanie momentem synchronizacji części sieci ciśnieniowej, jak i grawitacyjnej. Aby uzyskać więcej informacji, zobacz temat PipeNetworkSyncMode — zmienna systemowa.
