Sprawdź najnowsze udoskonalenia w środowisku szkicu.
Nazwy szkiców są wyświetlane w wynikach polecenia Wybierz inny
Pomysł zgłoszony na forum Inventor® Ideas

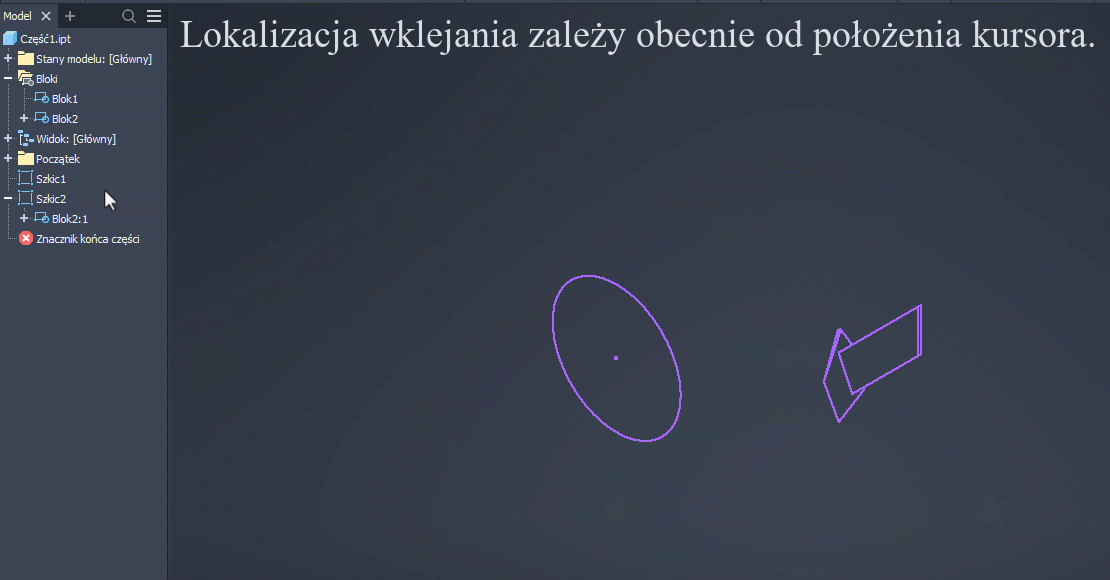

Operacja wklejania geometrii szkicu używa położenia kursora
Podczas kopiowania i wklejania geometrii szkicu i bloków szkicu położenie wklejania odpowiada położeniu kursora. Środek zbioru wskazań zostanie umieszczony w miejscu umieszczenia kursora.
Wybór za pomocą okna rzutowanych obiektów
W środowiskach Część i Zespół można obecnie wybierać za pomocą okna podczas rzutowania geometrii obiektów na szkic.
W przypadku wyboru za pomocą okna obsługiwana jest następująca geometria:
- Geometria szkicu 2D
- Geometria szkicu 3D
- Elementy konstrukcyjne (na przykład oś konstrukcyjna, punkt konstrukcyjny, płaszczyzna konstrukcyjna)
- Krawędzie
- Powierzchnie
- Wierzchołki
Należy pamiętać, że wybór za pomocą okna może prowadzić do powielenia rzutowania geometrii szkicu, co może spowodować problemy w procesie projektowania. Zaleca się wyłączenie widoczności szkicu lub bryły, aby uniknąć nieoczekiwanego rzutowania.
Stabilizowane umieszczenie wymiaru szkicu
Wymiary szkicu pozostają teraz w swoich położeniach umieszczenia względem geometrii, z którą są skojarzone.
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas
Więcej informacji zawiera temat Tworzenie i edycja szkiców.
