Sprawdź udoskonalenia środowiska rysunku.
Wskaźnik początku

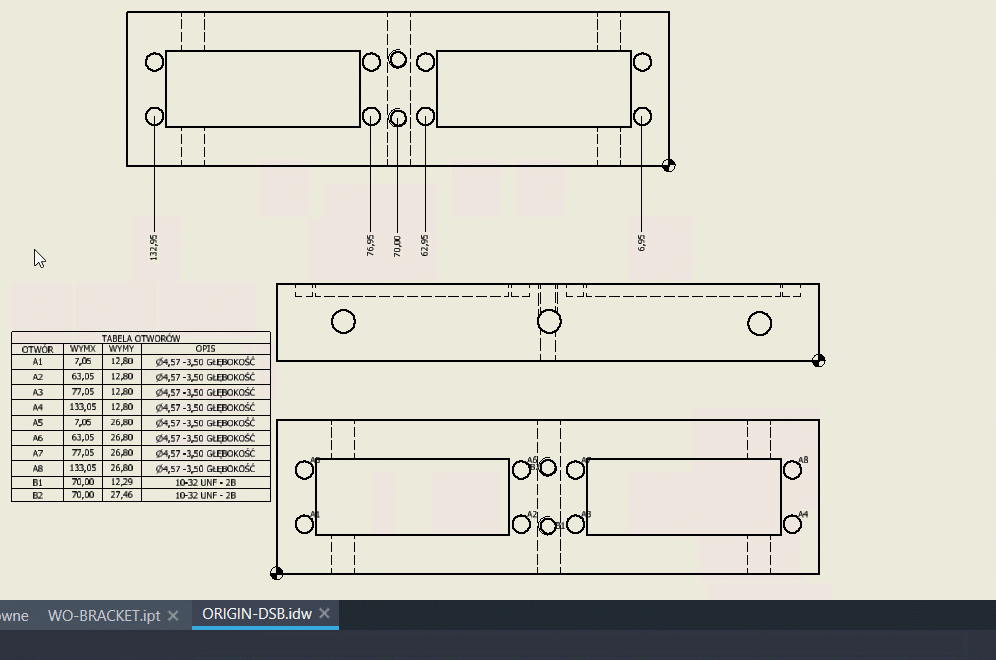

Teraz możliwe jest usuwanie wskaźników początku. Jeśli wymiary używają wskaźnika początku, one również są usuwane. Monit informuje o usunięciu wymiaru przed wykonaniem operacji.
Można usunąć wskaźnik początku używany z następującymi elementami:
- Wymiary współrzędnościowe
- Tabele otworów
- Lub sam wskaźnik początku

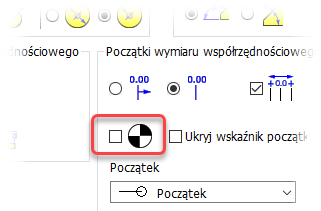

- Zestawy wymiarów współrzędnościowych, jeśli wybrano Styl wymiarowania
kartę Opcje Wskaźnik początku.
Aby uzyskać więcej informacji, zobacz temat Wskaźnik początku i Zmiana położenia lub wyglądu lub usunięcie wskaźnika początku.
Eksportowanie tylko wewnątrz obramowania arkusza
W rysunkach programu Inventor bardzo często tworzy się widoki i listy części poza ramkami arkusza. Podczas zapisywania jako plik DWG programu AutoCAD wszystkie opisy na arkuszu są eksportowane, a podczas eksportowania do pliku PDF opisy poza obramowaniami arkusza są wycinane i nie są uwzględniane w pliku PDF. W tej wersji do okna dialogowego Położenie docelowe eksportowania dodano nową opcję „Tylko zawartość arkusza”, która umożliwia uwzględnianie tylko zawartości wewnątrz obramowania arkusza podczas eksportowania do pliku DWG. Należy pamiętać, że po wybraniu tej opcji cały obiekt zostanie uwzględniony, jeśli jego ramka ograniczająca znajduje się wewnątrz lub częściowo wewnątrz arkusza.Więcej informacji zawiera temat Eksportowanie danych do pliku DWG.
