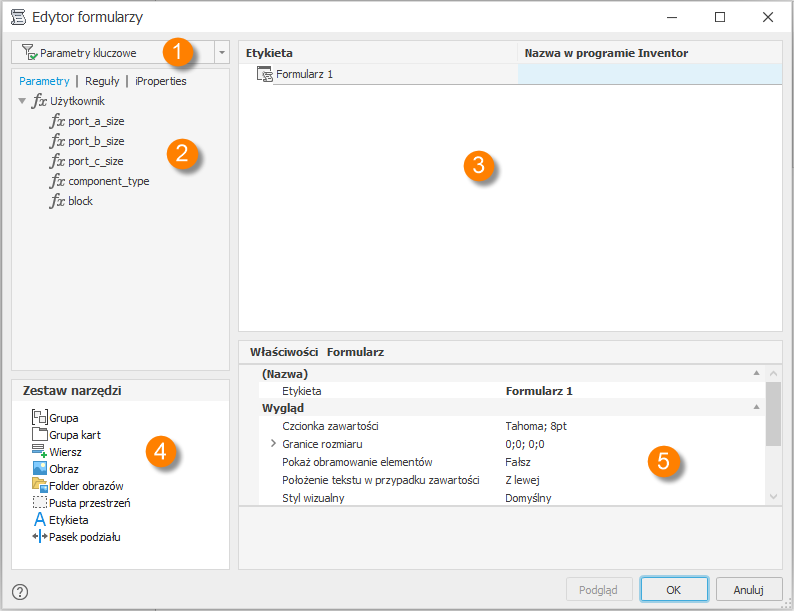

Edytor formularza — odniesienie

Tworzenie lub edytowanie niestandardowego formularza interfejsu użytkownika.

Dostęp:

Wstążka: karta Zarządzaj panel rozwijany iLogic Dodaj formularz

1. Filtr

   Filtruje listę na kartach parametrów wg:

   • Wszystkie
   • Klucz
   • Zmieniona nazwa
2. Karty

   Przeciągnij i upuść elementy z kart do drzewa projektu formularza, aby dodać elementy sterujące do interfejsu użytkownika. Na kartach są wyświetlane tylko istniejące parametry i zasady.

3. Drzewo projektowania formularza

   Zaprojektuj interfejs użytkownika w obszarze drzewa projektu formularza.

   • Przeciągnij i upuść parametry, reguły, właściwości iProperties i elementy Zestawu narzędzi do drzewa projektu formularza w celu zaprojektowania i zorganizowania interfejsu użytkownika.
   • Przeciągnij i upuść elementy w drzewie, aby zorganizować elementy sterujące.
   • Kliknij etykietę, aby edytować tekst.
   • Wyróżnij element, aby zdefiniować właściwości w obszarze właściwości.
4. Toolbox

   Przeciągnij i upuść elementy z kart do drzewa projektu formularza, aby dodać elementy sterujące do interfejsu użytkownika. Na kartach są wyświetlane tylko istniejące parametry i zasady.

   Przeciągnij i upuść element do drzewa projektu formularza.

   	Grupuj	Grupuje elementy w interfejsie użytkownika. Grupy znajdują się w ramce i są zwijane.
   	Grupa karty	Tworzy kartę interfejsu użytkownika.
   	Wiersz	Tworzy wiersz, który pozwala organizować elementy sterujące poziomo. Domyślnie elementy są zorganizowane w ułożeniu pionowym.
   	Obrazek	Do interfejsu użytkownika dodaje obrazek. Obrazki stanowią tylko informacje. Wybierz obrazek w drzewie projektu formularza i we właściwościach zdefiniuj plik obrazu.
   	Folder obrazka	Dodaje folder do obrazków alternatywnych.
   	Pusta przestrzeń	Dodaje pustą przestrzeń w formularzu interfejsu użytkownika.
   	Etykieta	Dodaje etykietę tekstową w interfejsie użytkownika.
   	Pasek podziału	W interfejsie użytkownika dodaje pasek podziału o zmiennej szerokości.

5. Właściwości

   Przeciągnij i upuść elementy z kart do drzewa projektu formularza, aby dodać elementy sterujące do interfejsu użytkownika. Na kartach są wyświetlane tylko istniejące parametry i zasady.

   Zdefiniuj właściwości wyróżnionego elementu w drzewie projektu formularza. Właściwości będą się różnić w zależności od wybranego elementu.

   Zezwól na zmianę rozmiaru kontrolek	Jeśli jest ustawiona wartość Prawda, włącza opcję kliknięcia prawym przyciskiem myszy opcję na formularzu w celu zmiany rozmiaru. Ta opcja pozwala zmienić rozmiar elementów sterujących i grup.
   Edytuj typ elementu sterującego	Określa typ elementu sterującego, jaki ma być używany do edycji tego parametru.
   Włączanie nazwy parametru	Określa nazwę parametru prawda/fałsz w programie Inventor. Ustawienie wartości prawda w tym parametrze włącza ten element sterujący.
   Czcionka	Definiuje czcionkę tego elementu sterującego.
   Czcionka zawartości	Definiuje czcionkę elementów znajdujących się w tym formularzu lub grupie.
   Obraz	Określa plik obrazu, który ma być wyświetlany w tym elemencie sterującym.
   Etykieta	Określa tekst do wyświetlenia dla tego elementu w formularzu.
   Szerokość maksymalna	Określa maksymalną szerokość tego elementu sterującego. Liczba wskazuje liczbę znaków określonej czcionki.
   Szerokość minimalna	Określa minimalną szerokość tego elementu sterującego. Liczba wskazuje liczbę znaków określonej czcionki.
   Modalne	Jeśli jest ustawiona wartość Fałsz, można wchodzić w interakcje z modelem i używać innych funkcji, gdy formularz jest aktywny.
   Nazwa parametru obrazu	Definiuje element sterujący obrazu, który zmienia się w zależności od wartości parametru. Zamiast przypisywać obraz do elementu obrazu przypisz parametr. Należy używać z folderem obrazów zawierającym obrazy z obrazkami przypisane do wartości parametru.
   Wstępnie zdefiniowane przyciski	Definiuje przyciski wyświetlane w dolnej części formularza. Elementy należy wybrać z listy wstępnie zdefiniowanych zestawów.
   Tylko do odczytu	Jeśli jest ustawiona wartość Prawda, ustawia parametr jako niedostępny do edycji z poziomu formularza.
   Pokaż obramowanie elementu	Jeśli jest ustawiona wartość Prawda, wyświetla wszystkie obramowania wokół elementu sterującego.
   Pokaż przy wstawianiu komponentu (niedostępne w programie Inventor LT)	Jeśli jest ustawiona wartość Prawda, wyświetla formularz podczas umieszczania tego modelu jako komponentu w zespole. To ustawienie ma wpływ na opcje Wstaw komponent i Wstaw komponent iLogic. Jeśli plik szablonu zawiera formularz, ustawienie to również wpływa na opcję Utwórz komponent lokalnie.
   Położenie tekstu w przypadku zawartości	Określa położenie tekstu dla elementów sterujących znajdujących się w formularzu lub grupie.
   Etykieta narzędzia	Określa tekst etykiety narzędzia wyświetlany po umieszczeniu kursora na elemencie sterującym.
   Styl wizualny	Określa styl wizualny lub pokrycie formularza. Elementy należy wybrać z listy opcji:
