Najpierw należy przypisać nazwę do powierzchni lub krawędzi, a następnie utworzyć regułę, która dodaje wiązania bezpośrednio do powierzchni lub krawędzi z tymi nazwami.

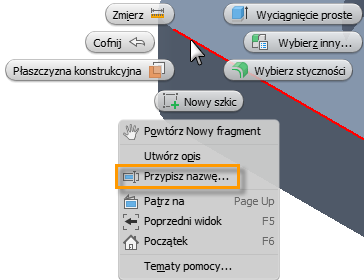

- W pliku części kliknij prawym przyciskiem myszy geometrię, która jest lub będzie związana z inną częścią, a następnie wybierz polecenie Przypisz nazwę.
- Wprowadź nazwę opisową związanej geometrii, aby łatwiej było ją zidentyfikować w edytorze reguł.

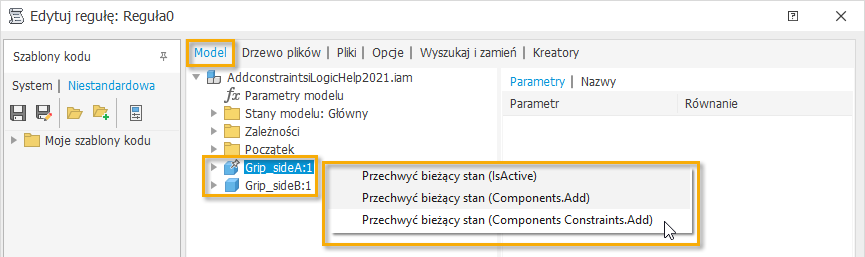

- W pliku zespołu, w oknie dialogowym Edycja reguły, na karcie Model dokonaj wielokrotnego wyboru nazw części, kliknij prawym przyciskiem myszy, a następnie z menu kontekstowego wybierz pozycję Capture.Current.State (Components Constraints.Add).

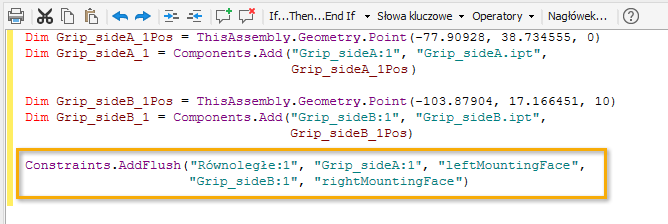

Edytor reguł zostanie wypełniony nową regułą. Wiązanie będzie tworzone ponownie za każdym razem, gdy reguła zostanie uruchomiona.
Uwaga: Jeśli do geometrii nie przypisano nazwy w pliku części, Edytor reguł tworzy ogólną nazwę geometrii.

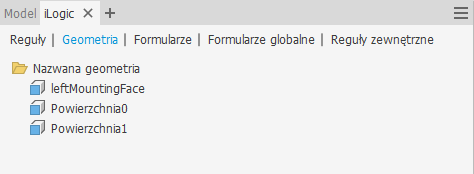

Przypisana nazwa jest wyświetlana w nowej karcie Geometria w przeglądarce iLogic i na geometrii w oknie graficznym (tylko plik części).
Wskazówka: Wyświetlaniem przypisanej nazwy można sterować w oknie graficznym za pomocą opcji menu kontekstowego Pokaż/Ukryj etykietę.
Uwaga: Nie istnieje skojarzenie pomiędzy przypisaną nazwą a Edytorem reguł. W przypadku zmiany przypisanej nazwy w pliku części należy ponownie utworzyć regułę lub ręcznie zmienić przypisaną nazwę w Edytorze reguł.
