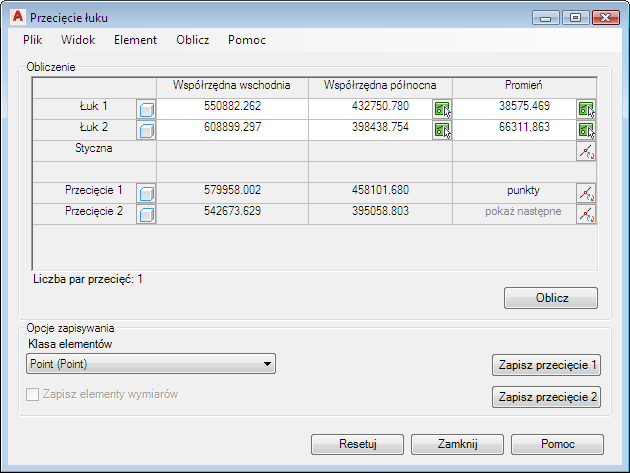

W oknie dialogowym Przecięcie łuku znajdują się elementy sterujące okna dialogowego i komponenty dla opcji Polecenia konstrukcji i obliczeń.
Okno dialogowe Konstrukcja
- Białe pole tekstowe
-
Można edytować i zmienić wartości.
- Szare pola tekstowe
-
Pokaż wyniki obliczeń.
- Menu skrótów
-
Kliknij prawym przyciskiem myszy dowolny tekst w oknie dialogowym Konstrukcja, aby wyświetlić menu skrótów.
- Pole listy Klasa elementów
-
Określa klasę elementów dla obliczonego obiektu (punktu lub klasy elementów ciągu linii). Na liście tej wyświetlane są wszystkie odpowiednie klasy elementów obszaru roboczego, na przykład klasy elementów punktu, jeśli wynikiem jest punkt.
-
-
Wybiera element na rysunku. W przypadku kliknięcia tej ikony, zostają wyświetlone zmiany mapy. Za pomocą funkcji tej ikony można również zmierzyć odległości (z wyjątkiem kątów i odwzorowania prostopadłego).
-
-
Ikona Odwróć. W zależności od kontekstu, polecenie to umożliwia wykonanie dowolnej z poniższych operacji:
Zmienia orientację elementu.
Przełącza między dwoma możliwymi wynikami.
Zmienia znak algebraiczny.
-
-
Wyróżnia wynik lub element konstrukcji.
-
-
Przesunięcie odciętych. Modyfikuje lub określa wartości odciętych na rysunku.
- Nowy
-
Przywraca wszystkie pozycje i rozpoczyna nowe obliczenia. Zostają wyświetlone zmiany mapy i monit o wskazanie wymaganych elementów.
- Oblicz
-
Uruchamia obliczenia, na przykład po zmodyfikowaniu parametrów. Wyniki obliczeń nie są zapisywane w bazie danych, ale zostają zaktualizowane na wyświetlanym rysunku.
- Obszar Opcje zapisu
-
Zapisuje wyniki obliczeń.
- Zapisz
-
Zapisuje wyniki w bazie danych. Jeśli w wyniku obliczeń uzyskano więcej, niż jeden wynik, można zapisać wynik 1 lub wynik 2.
- Zapisz wymiarowanie elementów
-
Automatycznie zapisuje wymiarowanie dla obliczonych elementów. Dostępne dla opcji Obliczenia odwzorowania prostopadłego i Przecięcie łuku. Użyj narzędzia Opcje COGO i wymiarowanie, aby określić wymiarowanie klas elementów.
Ta opcja jest dostępna tylko w następujących warunkach:
- Model branżowy zawiera rozszerzenie Wymiarowanie.
- Ustawiono i zapisano opcje COGO i wymiarowanie.
- Resetuj
-
Przywraca wszystkie pozycje i rozpoczyna nowe obliczenia.
- Zamknij
-
Zamyka okno dialogowe i zamyka obliczenia.
- Wiersz stanu
-
Pokazuje informacje o obliczeniach, na przykład liczbę punktów przecięcia lub styczne.
