Użyj funkcji Trasa z kątem prostym, aby skonstruować definicje linii dla budynków przy podanych co najmniej dwóch współrzędnych (istniejących punktów) i kącie prostym (wielkość obrysu) zmierzonym między znanymi punktami.

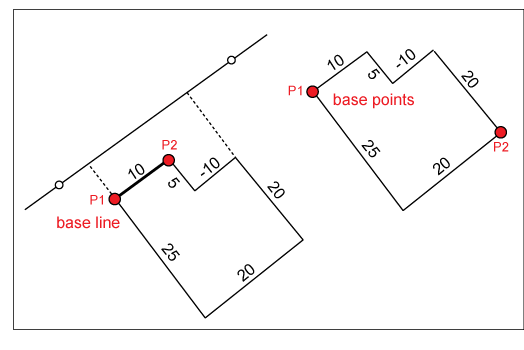

Linię można skonstruować w dwóch trybach:
- Tryb punktu: Za pomocą dwóch dowolnych punktów narożnych połączonych przez zmierzone przekroje.
- Tryb linii bazowej: Uruchamianie za pomocą dwóch punktów, które określają linię bazową w dalszych sekcjach.
Tryb konstrukcji może być określony w opcjach aplikacji. Domyślnie ustawiony jest tryb punktu.
Trasa z kątem prostym: Budowanie elementów linii ze zmierzonych odległości w oparciu o punkty narożne.
W zależności od bieżącego trybu, dostępne są różne procesy robocze. Tryb bieżący można rozpoznać na podstawie rodzaju danych wejściowych, gdy wyświetlany jest monit.
Jeśli aktywny jest tryb linii bazowej (domyślnie), zostanie wyświetlony monit o wybranie dwóch punktów, które określają linię bazową. Wówczas okno dialogowe jest otwarte i można kontynuować dodawanie zmierzonych przekrojów.
Jeśli jest aktywny tryb punktów, zostanie wyświetlony monit o wybranie punktu bazowego. Wówczas okno dialogowe jest otwarte i można kontynuować w oparciu o wybrany punkt lub zmierzony przekrój.
