Można dodawać lub usuwać wierzchołki linii, które są przechowywane w korporacyjnym modelu branżowym .
Funkcje te są uruchamiane w wierszu poleceń programu AutoCAD.

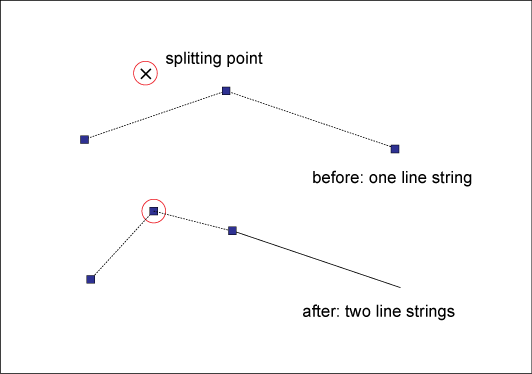

Przykład przetwarzania linii: Linia podziału tworzy dwa elementy liniowe.

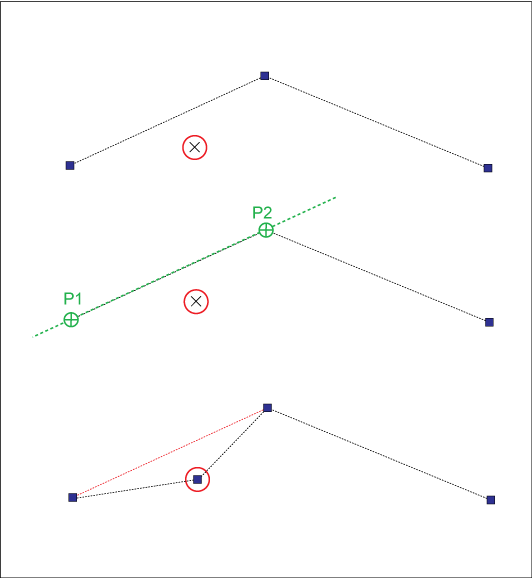

Przykład przetwarzania linii: Dodaj wierzchołek — Wstawia nowy wierzchołek. Linie przemieszczają się do punktu.
|
Ikona |
Opis |
 |
Użyj opcji Podziel, aby dodać wierzchołek i podzielić istniejącą linię na dwa elementy tak, aby oba elementy dziedziczyły dane atrybutów istniejącego elementu. Można wybrać istniejący punkt lub digitalizować dowolny punkt na rysunku. |
 |
Użyj opcji Dodaj wierzchołek, aby dodać wierzchołek do elementu linii. Podobnie jak w przypadku funkcji podziału, w efekcie powstanie jeden element linii z nowym wierzchołkiem. Można wybrać istniejący punkt lub digitalizować dowolny punkt na rysunku. |
 |
Użyj opcji Usuń wierzchołek, aby usunąć wierzchołek. |
