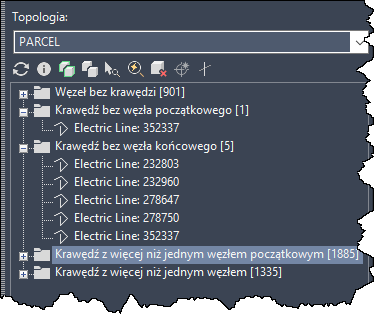

W oknie dialogowym Kontroler topologii obszaru wyświetlane są wszystkie wykryte błędy topologiiw Eksploratorze elementów.
Kontroler topologii obszaru dla korporacyjnych modeli branżowych
-
-
Odświeża okno Eksplorator topologii, jeśli dane zostały uaktualnione.
-
-
Wyróżnia wybrany element na rysunku.
-
-
Powiększa do elementu.
-
-
Otwiera formularze klas elementów i wyświetla informacje o elemencie.
-
-
Usuwa element z bazy danych.
-
-
Tworzy brakujące centroidy dla wybranego wieloboku. Opcja jest wyłączona, jeśli nie stwierdzono brakujących centroid.
-
-
Wyszukuje przecinające się linie, które nie zostały wykryte podczas standardową kontrolę topologii. To polecenie jest używane w rzadkich przypadkach, gdy przecinające się linie nie powodują nieprawidłowych wieloboków. Wykonanie tego polecenia może zająć dużo czasu, dlatego oddzielono je od standardowej kontroli.Uwaga: Możesz użyć tego polecenia, przed zainicjowaniem topologii. Na przykład, aby sprawdzić dane, które zostały przeniesione do korporacyjnego modelu branżowego.
-
Zmienia powiększenie wybranego elementu. Wybierz tę opcję, aby włączyć automatyczne powiększanie po kliknięciu obiektu.
