Informacje o przerywaniu przecinających się obiektów

Korzystając z opcji Przerwij przecinające się obiekty można zlokalizować obiekty, które się krzyżują ze sobą i nie posiadają w miejscu przecięcia węzła, przerwać te obiekty i w miejscu przecięcia utworzyć węzeł. Operacja ta działa na złożonym układzie linii, łuków, okręgów i polilinii, przerywa je w punktach przecięć tworząc pojedyncze, jednoznacznie określone obiekty.

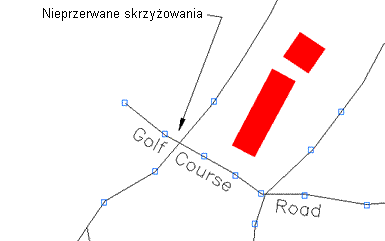

Operacja ta jest ważna podczas tworzenia topologii sieci lub pracy z warstwicami. Pierwszy przykład pokazuje 4 obiekty liniowe w topologii sieci, które zostały przetworzone na dwa obiekty liniowe; po użyciu opcji Przerwij przecinające się obiekty, obiekty liniowe stają się czterema oddzielnymi obiektami, które przecinają się we wspólnym punkcie.

Opcja ta przerywa przecinające się linie, polilinie i wieloboki.

Obiekty zamknięte, takie jak warstwice i linie brzegowe jezior, mogą być porządkowane za pomocą opcji Przerwij przecinające się elementy i Wymaż elementy wiszące. Należy zastosować opcję Przerwij przecinające się obiekty, aby utworzyć oddzielne obiekty, a następnie użyć opcji Wymaż krótkie obiekty lub polecenia WYMAŻ. Należy sprawdzić, czy otrzymane w wyniku edycji kształty są kształtami oczekiwanymi i czy nie powstał zniekształcony, zamknięty obszar.

Uwaga: Podczas przerywania przecinających się obiektów program Zestaw narzędzi AutoCAD Map 3D nie odnosi się do wartości tolerancji. Operacja Przerwij przecinające się obiekty usuwa wyraźne problemy ze wszystkich widocznych warstw i może przerywać linie oznaczające różne obiekty, np. rzeki i drogi. Aby uniknąć takiej sytuacji, należy stosować opcję Przerwij przecinające się obiekty tylko w przypadku jednej warstwy. Zastosowanie operacji Przerwij przecinające się obiekty na łuku, którego końce leżą blisko siebie, może spowodować powielenie lub wydłużenie łuku.
