Można również przywołać część topologii z rysunku źródłowego i pracować nad tą częścią topologii bez potrzeby przywoływania wszystkich obiektów składających się na nią.
Pomiędzy korzystaniem z zapytań standardowych i zapytań topologicznych istnieją trzy różnice:
- Zapytania topologiczne operują na pojedynczej topologii, gdy standardowe zapytania na wszystkich obiektach z bieżącego i dołączonych rysunków.
- Ponieważ informacje topologiczne są przechowywane w danych opisowych, warunki danych mogą być oparte na powierzchni, długości, obwodzie, kierunku, oporze zgodnym lub Opór przeciwny.
- Zamiana właściwości działa inaczej z topologiami obiektów powierzchniowych.
Tworzenie wynikowej topologii
Podczas używania zapytania topologicznego, można zachować przywołane dane w bieżącym rysunku w trzech typach topologii:
- Brak — żadne informacje nie są dodawane do geometrii w bieżącym rysunku.
- Tymczasowa — informacje są przywoływane i zachowywane w pamięci jako topologia z nazwą poprzedzoną gwiazdką (*).
- Stała — zapytanie odzyskuje dane i tworzy topologię w bieżącym rysunku. Użytkownik może zapisać tę topologię z powrotem do rysunków źródłowych. Nazwa topologii nie powinna być poprzedzona gwiazdką (*).
Położenie zapytań
Zapytania o położenie dla topologii sieci działają w taki sam sposób jak zapytania dla dowolnego innego obiektu liniowego lub punktowego.
| Topologia | Dane przywołane przez zapytanie z warunkiem na położenie |
|---|---|
| Węzeł | Węzły |
| Sieć | Łamane; we fragmencie topologii również węzły |
| Region | Tereny, jeśli wybrane łamane lub centroidy; także łamane lub węzły jeśli są częścią topologii regionów. |

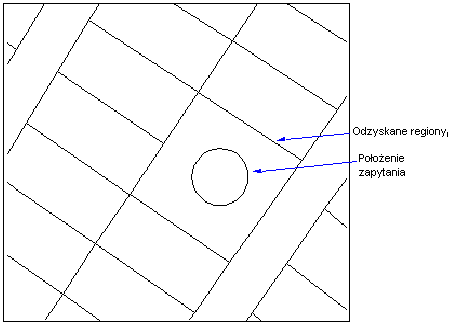

Podczas wykonywania zapytania regiony są identyfikowane przez obszar, nie zaś przez granice. W następnym przykładzie, granica zapytania przecina obszar regionu i chociaż żaden z obiektów, tworzących region nie ma punktu wspólnego z granicą zapytania, cały region zostanie objęty tym zapytaniem.
Zapytanie z warunkiem na położenie, w którym punkt określa warunek położenia, przywołuje region, który zawiera ten punkt.
Zapytania o dane opisowe
Każdy obiekt topologii może być sprawdzany przy użyciu danych takich jak węzeł, łamana i identyfikatory wielokątów; „z” i „do” określenia węzła na łamanych; lewa i prawa strona informacji na łamanych; wielokąty itd.
Zapytania o topologię mogą przywoływać dane takie jak pola powierzchni, obwody, liczba łamanych, itp. Przykładowo zapytanie przywołujące obiekty o polu powierzchni większym niż określona wartość daje różne wyniki w zależności od typu zapytania:
- Zapytanie zdefiniowane za pomocą standardowego polecenia Zdefiniuj zapytanie o dołączone rysunki przywołuje zamknięte polilinie o określonej wartości pola.
- Zapytanie zdefiniowane za pomocą polecenia Definiuj zapytanie topologiczne przywoła wszystkie obszary o określonej wartości pola powierzchni niezależnie od tego, jakie są obiekty tworzące region (linie, łuki, lub otwarte polilinie.
Zapytania topologiczne z zamianą właściwości
Podczas definiowania zamiany właściwości dla obiektów topologii, tylko określone elementy topologii, przedstawione w tabeli poniżej, podlegają zamianie właściwości.
| Zamiana właściwości | Modyfikowane obiekty |
|---|---|
| Nazwa bloku | Węzły w topologiach węzłów i sieci Centroidy w topologii regionów. |
| Kolor | Węzły, łamane i centroidy |
| Poziom | Węzły, łamane i centroidy |
| Wysokość | Węzły w topologiach węzłów i sieci Centroidy w topologii regionów. |
| Warstwa | Węzły, łamane i centroidy |
| Rodzaj linii | Węzły, łamane i centroidy |
| Obrót | Węzły w topologiach obiektów punktowych i liniowych. Centroidy w topologii regionów |
| Skala | Węzły, łamane i centroidy |
| Styl tekstu | Węzły w topologiach węzłów i sieci Centroidy w topologii regionów. |
| Szerokość | Łamane |
| Tekst | Centroidy w topologii regionów (tekst pojawi się przy punkcie etykiety centroidy) |
| Grubość | Łamane |
| Kreskuj | Kreskowane regiony |
Tryb raportu
Oprócz zmiennych z kropką dostępnych w standardowym poleceniu Zdefiniuj zapytanie o dołączone rysunki polecenie Definiuj zapytanie topologiczne zawiera dwie dodatkowe zmienne z kropką.
- .TOPONAME — zawiera nazwę topologii.
- .TOPOTYPE — zawiera rodzaj topologii: WĘZEŁ, SIEĆ lub REGION.
Trzy zmienne z kropką dają różne wyniki w zapytaniach o topologię.
- .DRAWING — nazwa rysunku, który jest źródłem geometrii obiektów w topologii.
- .AREA — wartość pola danych opisowych AREA dla każdego regionu.
- .PERIMETER — wartość pola danych opisowych PERIMETER dla każdego regionu.
Opcja Przetwórz pod-obiekty w oknie dialogowym Opcje raportu określa obiekty zawarte w raporcie.
