Używanie odległości od dwóch punktów w celu utworzenia punktu

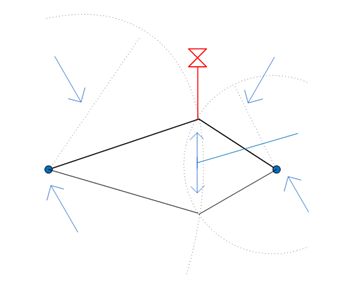

Polecenie odległość/odległość umożliwia wyznaczenie nowego punktu na podstawie dwóch punktów i dwóch odległości od tego nowego punktu.

Wybierz pierwszy punkt i odległość, a następnie drugi punkt i odległość. Wybierz jedno z dwóch przecięć, aby utworzyć nowy punkt.

Aby określić punkt na podstawie odległości od dwóch istniejących punktów

1. Kliknij kartę Narzędzia głównepanel Rysujlistę rozwijaną COGODane wejściowe COGO.
   • Aby użyć procedury Odległość/Odległość w trybie nakładkowym, wywołaj polecenie, np. PLINIA lub ŁUK, a następnie wprowadź ‘mapcogo.
2. W oknie dialogowym Dane wejściowe COGO wybierz procedurę Odległość/Odległość.
3. Wprowadź współrzędne pierwszego punktu lub kliknij przycisk , aby wybrać punkt na mapie lub w tabeli danych.
4. Wybierz odległość od pierwszego punktu. Kliknij , aby określić odległość na mapie.
5. Powtórz czynności opisane w punktach 3–5 dla drugiego punktu i odległości.
6. Kliknij opcję Oblicz. Program Zestaw narzędzi AutoCAD Map 3D obliczy nowy punkt i wyświetli jego podgląd na mapie. Kliknij przycisk NFragm, aby wybrać fragment zawierający nowy punkt. Jeśli nie istnieje przecięcie, pole Wynik będzie wyszarzone i będzie w nim widoczny napis „Nie znaleziono przecięcia!”.
   Uwaga:

   Jeśli wybrano opcję Pytaj o wprowadzenie danych 3D w oknie dialogowym Konfiguracja geometryczna współrzędnych, można wprowadzić wartość poziomu w sekcji Wynik w oknie dialogowym Dane wejściowe COGO.

7. Wybierz żądane przecięcie, a następnie kliknij przycisk Utwórz punkt.
